PLC输入点的简化技术方法

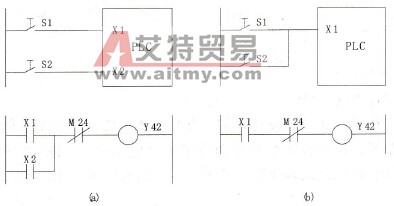

    PLC输入输出点数的多少是决定控制系统价格的重要因素，因此设计控制系统时应尽量简化输入输出点数。简化PLC输入输出点数的方法很多，在完成同样控制功能的情况下，通过合理选择模块可以简化控制方案。同样，在设计PLC外围电路时，也要注意输入输出点的简化问题。    下面，介绍PLC外部电路设计中输入点简化的几种常用方法。    (1)输入点的合并    如果某些外部输入信号总是以某种“串联”或“并联”组合的方式整体出现在梯形图中，可以将它们对应的触点在PLC的外部串、并联后，再作为一个输入点接到PLC。    例如，图4.3中的S1和S2两个开关都是控制同一个电动机，分别设在近处和远处。按照图4.3(a)的接法需要2个输入点，将两个开关并联后再输入给PLC，则仅需要1点输入。这样，PLC的输入点和相应的梯形图都可以简化，如图4.3(b)所示。
    图4.3    外部信号的并联连接输入    同样，对于设在多处的电动机停止开关，也可以先串联后再连接到PLC，只占用一个输入点，如图4.4所示，相应的梯形图也可以得到简化。    (2)分时分组输入    有些输入信号可以按输入时机分成几组，如自动程序和手动程序不会同时执行，自动和手动两种工作方式分别使用的输入信号可以分成两组输入，并增加一个自动／手动指令信号，用于自动程序和手动程序的切换之用，如图4.5所示。
    图4.4    外部信号的串联连接输入

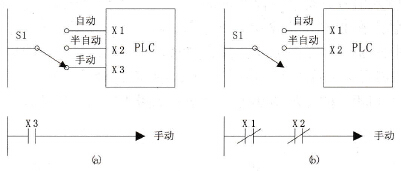

    图4.5    外部信号的分时分组输入    注意：分时分组输入时，各开关需要串联二极管来切断寄生电路，避免错误输入的产生。    如图4.5所示，假设图中没有二极管，系统处于自动状态，S1、S2、S3闭合，S4断开，这时电流从L+流出，经S3、S1、S2形成回路，使输入X3错误地为“ON”。各开关串联了二极管后，切断了寄生回路，避免了错误输入的产生。    (3)减少多余信号的输入    如果通过PLC程序能够判定输入信号的状态，则可以减少一些多余信号的输入。    如图4.6所示，系统设有自动、半自动和手动3种工作状态，通过转换开关S1切换。图4.6(a)将转换开关的三路信号全部输入到PLC，而图4.6(b)则用自动和半自动的“非”来表示手动，则可节省1个输入点。

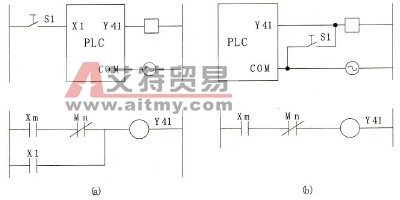

    图4.6    多余输入信号的处理    (4)手动开关置于PLC之外    系统的某些输入信号，如手动操作按钮、保护动作后需要手动复位的电动机热继电器的常闭触点等提供的信号，可以设置在PLC外部的硬件电路中。如图4.7所示，图4.7(b)中将手动操作开关直接和控制器的输出接点相并联，与图4.7(a)相比可以节省大量的输入点，并可以简化梯形图。

    图4.7    手动开关的处理
