PLC在隧道射流风机上的应用

    一、隧道射流风机系统概述    隧道射流风机系统控制要求如下：    (1)某隧道全长1km，双车道、双向行驶。安装风机4台，分两组，一组编号为1号、2号，另一组编号为3号、4号。每台风机都采用Y-△降压启动。    (2)在8时到21时的时间段内车流量特别多，隧道内空气污浊，风机两组4台需要全部运行。    (3) 21时后到第二天早上7时的时间段内车流量比较少，风机只开一组；考虑要合理使用风机和延长风机的使用寿命，决定两组风机要轮换使用，具体规定如下：    1) 21时30分后要先关第一组1号风机，23时再关第一组2号风机，剩下第二组3号、4号两台运行；到第二天早上7时开第一组1号风机，7时30分开第一组2号风机；    2)第二天晚上21时30分后要先关第二组3号风机，23时再关第二组4号风机，剩下第一组1号、2号两台运行；再到下一天的早上7时开第二组3号风机，7时30分开第二组4号风机，依此类推，按规定重复循环下去。    二、系统输入／输出分配图    系统I/O分配及接线如图12-8所示。

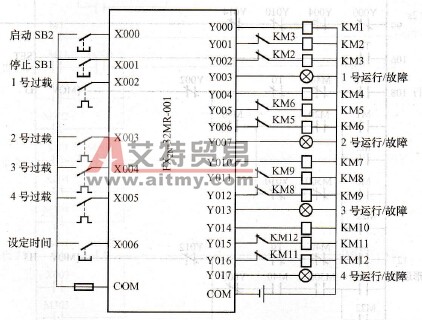

    图13-8    PLC的I/O分配及接线图    三、PLC控制程序    用时钟指令来编写控制隧道射流风机系统，程序如图13-9所示。

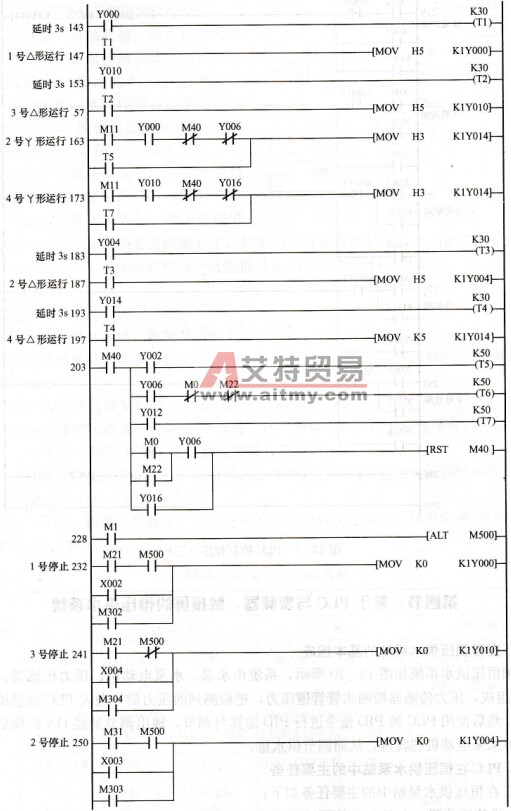

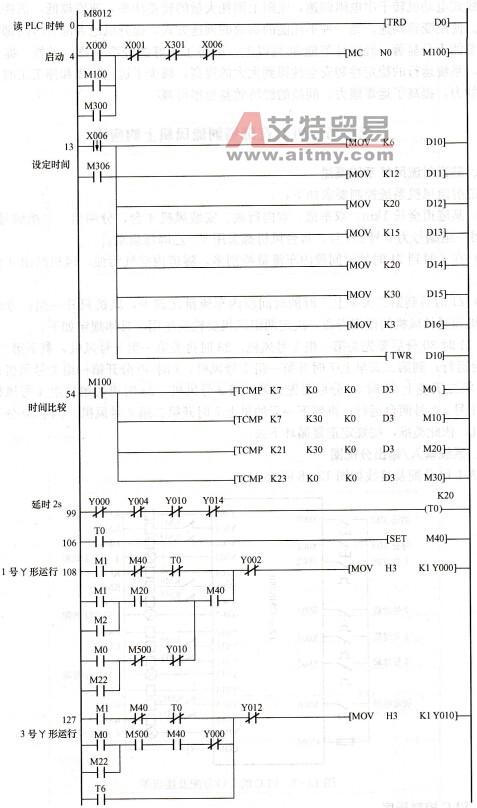

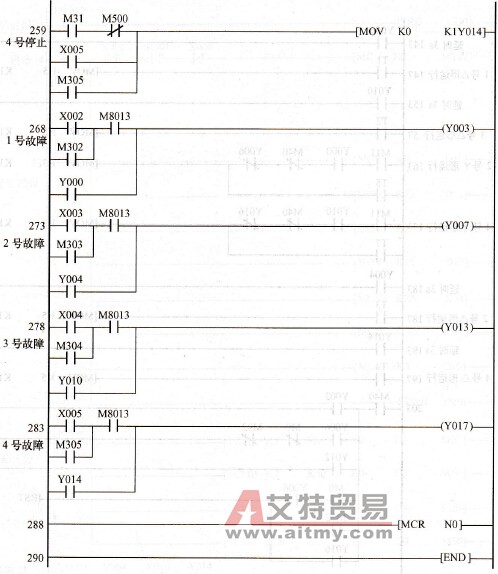

    图13-9    PLC控制程序
