MELSECNET/H网络简介

    MELSECNET/H网络系统用于控制站和普通站之间交互通信的PLC至PLC网络和用于远程主站和远程I/O站之间交互通信的I/O网络，网络结构如图12 - 40所示。

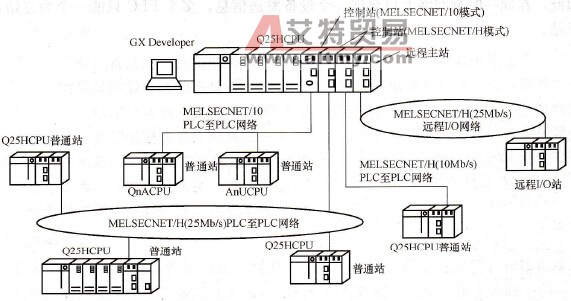

    图12-40    MELSECNET/H网络    MELSECNET/H网络具有以下特点：    (1)提供10Mb/s和25Mb/s的高速数据传送。    (2)传输介质可以为光缆或同轴电缆。MELSECNET/H有光缆和同轴电缆连接的两种网络，光缆系统具有不受环境噪声影响和传输距离长等优点，同轴电缆系统具有低成本的优点。    (3)可选择光缆或同轴电缆来构建双环网或总线网，一个大型网络最多可连接239个网区，每个网区可以有一个主站及64个从站，网络总距离可达30km，提供浮动式主站及网络监控功能。    (4)具备和个人计算机连接的MELSECNET/H端口。大Q系列中提供了MELSEC NET/H网卡。    (5)配置了MELSECNET/H网络功能模块。可以使用Q系列I/O的远程网络来构建大规模、大容量、集中管理、分散控制系统。
