FX系列PLC简介

    三菱FX系列小型可编程控制器，将CPU和输入／输出一体化，使用更为方便。为了进一步满足不同客户的要求，FX系列有多种不同的型号供选择。另外更有多种的特殊功能模块提供给用户。FX系列主要应用于机械配套，如注塑机、电梯控制、印刷机、包装机和纺织机等行业。三菱公司推出的常用FX系列小型、超小型PLC有FX0、FX2、FX0N、FX0S、FX2C、FX2N、FX2NC、FX1N、FX1S等。

1．FX系列PLC的命名

FX系列PLC型号命名的基本格式为：



   (1)系列序号0、2、ON、0S、2C、2NC、1N、1S，即FX 0、FX 2、FX ON、FX OS、FX 2C、FX 2N、FX 2NC、FX 1N和FX 1S。

   (2)输／V输出的总点数：4~128点

   (3)单元区别：M—基本单元，E-输入／输出混合扩展单元及扩展模块，EX -输入专用扩展模块，EY -输出专用扩展模块。

   (4)输出形式（其中输入专用无记号）：R-继电器输出，T-晶体管输出，S-晶闸管输出。

   (5)特殊物品的区别：

   D:DC电源，DC输入；

    A1:AC电源，AC输入(AC 100~120V)或AC输入模块；

   H:大电流输出扩展模块；

    V：立式端子排的扩展模式；

    C：接插口输入／输出方式；

    F：输入滤波器1 ms的扩展模块；

   L:TTL输入型模块；

    S：独立端子（无公共端）扩展模块；

    特殊物品无记号：AC电源，DC输入，横式端子排；

    输出为继电器输出2 A/l点、晶体管输出0.5/1点或晶闸管输出0.3A/1点的标准输出。

    2．FX系列PLC的基本组成

   FX系列PLC由基本单元、扩展单元、扩展模块及特殊功能单元构成。基本单元(Basic Unit)包括CPU、存储器、输入／输出及电源，是PLC的主要部分。扩展单元( Extension  Unit)是用于增加可编程控制器I/O点数的装置，内部设有电源。扩展模块( Extension Module)用于增加PLC的I/O点数，内部无电源，所用电源由基本单元或扩展单元供给。扩展单元及扩展模块无CPU，必须与基本单元一起使用。特殊功能单元( Special Function Unit)是一些专门用途的装置。这里只对FX2系列PLC的基本单元、扩展单元、扩展模块的型号规格作简单介绍。

   FX2的基本单元、扩展单元、扩展模块的型号规格如表1 -3 -1、表1-3 -2、表1-3 -3所列。用FX2的基本单元与扩展单元或扩展模块可构成I/O点为16~ 256点的PLC系统。

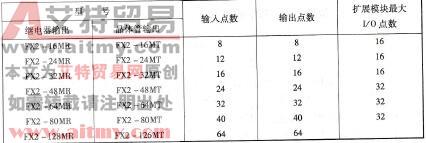

表1-3-1 FX2基本单元型号规格



表1-3-2 FX2扩展单元型号规格

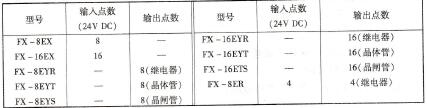

表1-3-3 FX2扩展模型型号规格



   FX2系列的一般技术指标、输入技术指标、输出技术指标、电源技术指标和性能技术指标（Performance Specification），分别如表1-3 -4、表1-3 -5、表l-3 -6、表1-3-7和表1-3 -8所列。

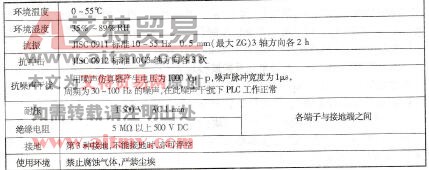

表1-3-4 FX2一般技术指标



表1-3-5 FX2输入技术指标



表1-3-6 FX2输出技术指标



表1-3-7 FX2电源部分技术指标
