继电器-接触器控制线路实现电动机Y-△转换的控

    凡是正常运转时三相定子绕组接成三角形的三相笼型感应电动机，都可以采用Y-△降压起动。起动时，定子绕组先成Y形连接，接入三相交流电源。由于每相绕组的电压下降到正常工作电压的1/√3，故起动电流则下降到全压起动时的1/3。由于起动电流的减小，起动转矩也同时减小到直接起动的1/3，所以这种起动方法只能用在空载或轻载起动的场合。

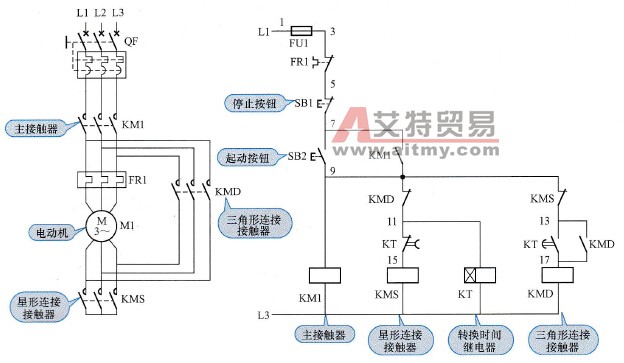

    常见的采用继电器一接触器组成的Y-△起动控制电路如图2-23所示。其中左侧为主电路，右侧是控制电路。

    电路的工作过程如下：合上电源开关QF，按起动按钮SB2，KM1、KT、KMS线圈同时得电，接触器或继电器吸合并自保，电动机成星形连接，接入三相电源进行降压起动。当电动机转速接近额定转速时，通电延时时间继电器KT动作（起动时间可设定，如8s），触点KT[11-15]断开，KT[13-17]闭合。前者使KMS线圈断电释放，后者使KMD线圈经触点KMS[9-13]通电吸合，电动机由星形转为三角形连接，进入正常运转。而触点KMD[9-11]使KT线圈失电释放，使KT在电动机完成Y-△转换后断电，并实现KMD与KMS的电气联锁。停机时，按停止按钮SB1接触器KM1、KMD释放。电动机热保护继电器为FR1。

    图2-23    Y-△起动控制电路
