用置位/复位指令实现单个按钮控制设备起动/停止

    用置位／复位指令来实现有两种途径：①与计数器结合；②与接点比较指令结合。    1．与计数器结合    置位和复位指令的助记符和梯形图见表2-2。    表2-2    置位和复位指令的助记符和梯形图
    用置位／复位指令与计数器实现单个按钮起／停控制的梯形图如图2-16所示。这里我们仍用增计数指令，计数器C0的值也设定为2。按下按钮时，输入点X12的上升沿使输出继电器Y2置位吸合；同时X12动合触点闭合，使计数器C0加“1”。

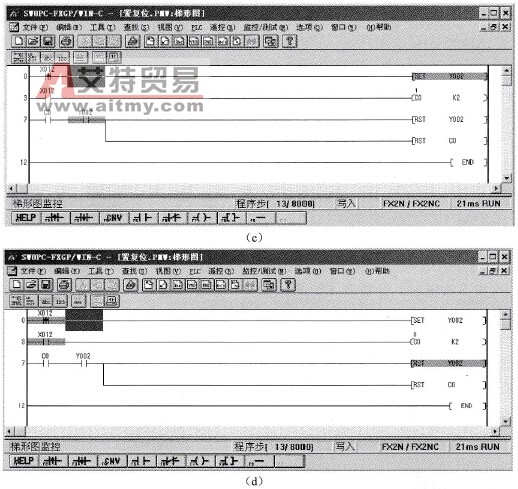

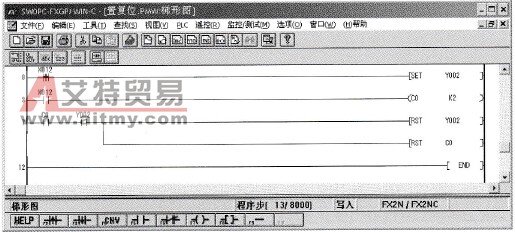

    图2-16    梯形图    当第二次按下按钮时，计数器C0再次加“1”，使其值位“2”；当前值与设定值相等，计数器C0输出动作；在输出继电器Y2吸合，即其动合触点闭合的情况下，C0的动合触点闭合，使输出继电器Y2和计数器C0复位，即Y2释放和C0的值恢复为“0”。    用置位／复位指令与计数器实现单个按钮起动、停止控制，其按钮按动过程的梯形图变化如图2-17所示。

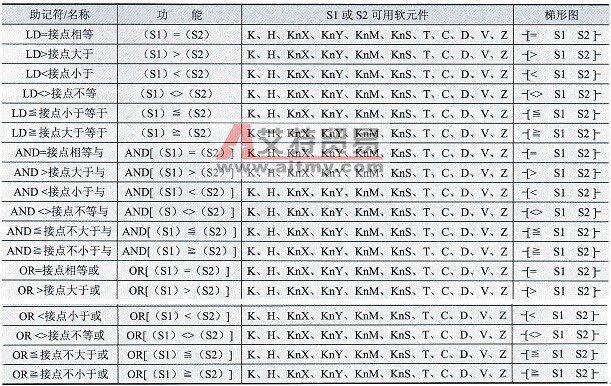

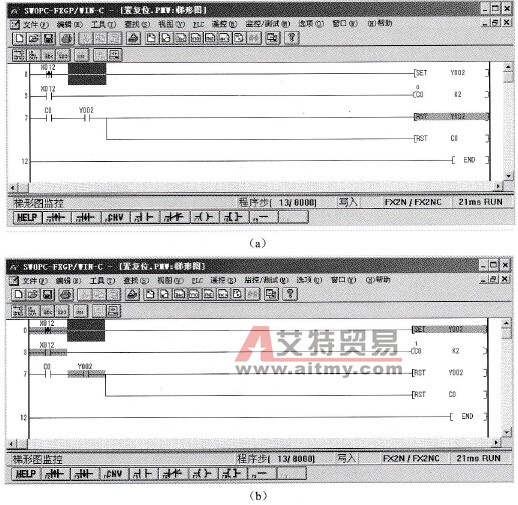

    图2-17    置位复位指令与计数器实现的按钮按动梯形图变化    (a)按钮SB未按下；(b)按钮第1次按下时    2．置位／复位指令与接点比较指令结合    接点比较指令的助记符和梯形图见表2-3。    表2-3    接点比较指令的助记符和梯形图
    用置位／复位与接点比较指令实现单个按钮起／停控制的梯形图如图2-18所示。特殊功能继电器M8002在程序开始运行的第一个扫描周期将数据寄存器D0清零。在输出继电器Y2处在释放状态，即动断触点闭合时按下按钮SB，输入点X12的上升沿将数据寄存器D0加“1”；在输出继电器Y2处在吸合状态，即动合触点闭合时按下按钮SB，输入点X12的上升沿将数据寄存器D0减“1”；前一个接点比较指令是当数据寄存器的值为“0”时，将输出继电器Y2复位；后一个接点比较指令是当数据寄存器的值不为“0”时，将输出继电器Y2置位。    用置位／复位与接点比较指令实现单个按钮起动、停止控制，其按钮按动过程的梯形图变化如图2-19所示。

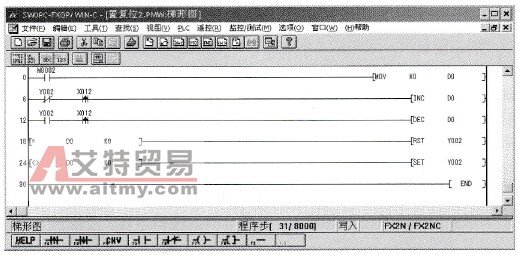

    图2-18    梯形图

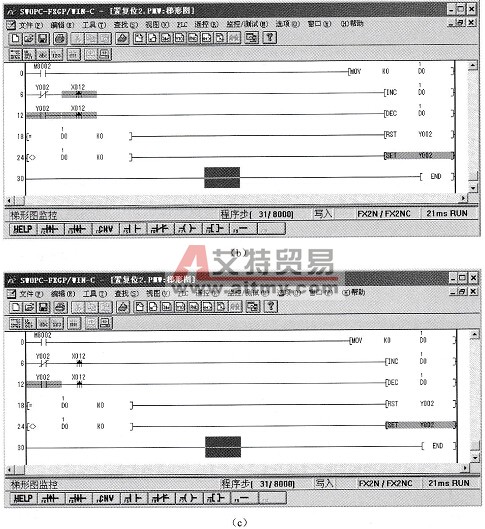

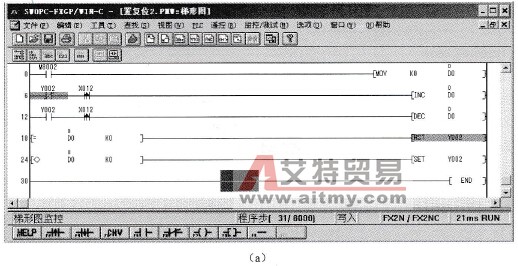

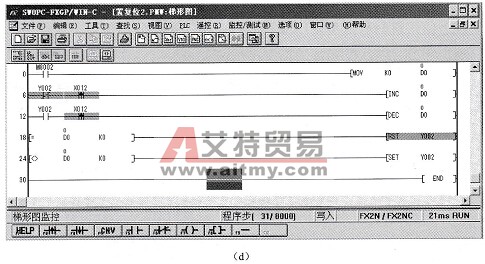

    图2-19    置位复位与接点比较指令实现的按钮按动梯形图变化    (a)按钮SB未按下(b)按钮第1次按下时；(c)按钮第1次按下松开后；(d)按钮第2次按下时
