用脉冲上升沿指令实现单个按钮控制设备起动/停

    本问介绍几种用单个按钮控制电动机或设备起动、停止的梯形图程序的实现方法。控制要求是：用一个按钮进行控制，即按一下按钮，电动机或设备起动；再按一下按钮，电动机或设备停止。其PLC控制原理如图2-11所示。图中控制按钮接PLC输入点X12（亦可选其他输入点），输出控制点接PLC的输出点Y2（亦可选其他输入点）。

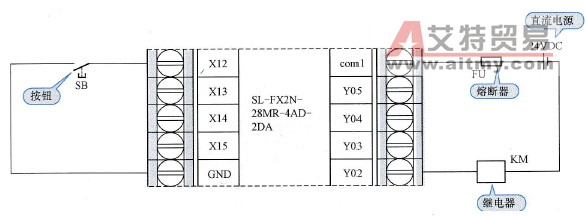

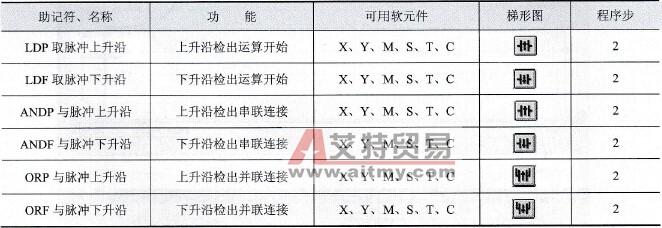

    图2-11    PLC控制原理图    本文中选用PLC的脉冲沿指令共有六个，其助记符和梯形图见表2-1。    表2-1    脉冲沿指令
    用脉冲上升沿指令实现单个按钮起／停控制的梯形图如图2-12所示。这里我们用的是输入继电器X12的脉冲上升沿指令。第一次按下按钮SB时，由于输出继电器Y2未动作处于释放状态，所以辅助继电器M10不会动作吸合；而此时因辅助继电器M10动断触点有效，故输出继电器Y2吸合，并由Y2的动合触点自保；输出继电器Y2吸合后，虽然其动合触点闭合，但由于我们取输入继电器X12的是上升沿，所以M10还是不会吸合。第一次松开按钮后，输出继电器就保持吸合状态。    当我们第二次按下按钮时，由于输出继电器处在吸合状态，其动合触点是闭合的，所以辅助继电器M10便会吸合；M10吸合，其动断触点断开，使得输出继电器Y2释放；输出继电器Y2释放，其动合触点断开，使辅助继电器M10也释放。这样每按2次按钮，输出继电器就会吸合、释放各一次，实现起动、停止功能。    用脉冲上升沿指令实现单个按钮起动、停止控制，其按钮按动过程的梯形图变化如图2-13所示。

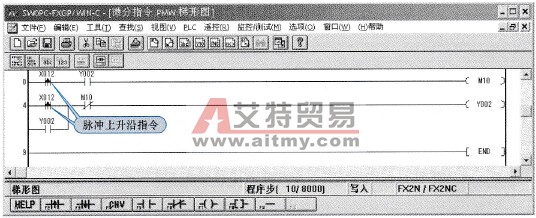

    图2-12    梯形图（光盘“实例2-2”中“微分指令.PMW”）

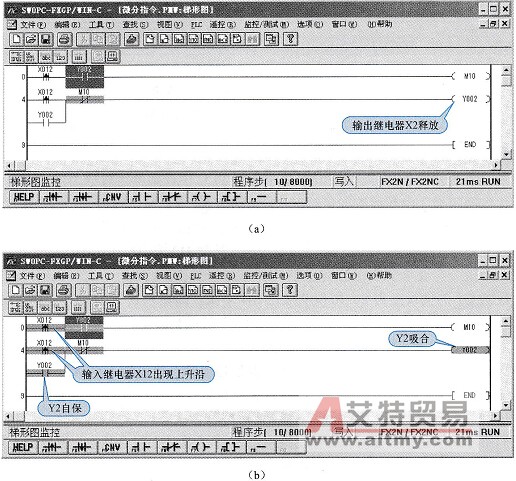

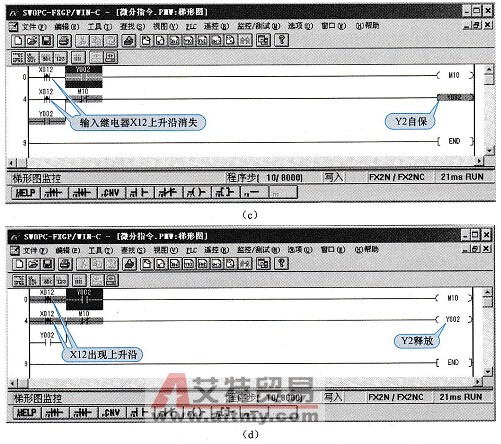

    图2-13    上升沿指令实现的按钮按动梯形图变化    (a)未按下；(b)第1次按下时
