用时间继电器实现单个指示灯指示多种状态

来源:艾特贸易2017-06-04

简介在电气控制柜上通常都会装有几个指示灯,用来指示控制系统中的电源、电动机、电磁阀、控制系统等的运行状态。在 PLC 控制系统中,如果其输出点充足,那么可以让每个指示灯都单

    在电气控制柜上通常都会装有几个指示灯,用来指示控制系统中的电源、电动机、电磁阀、控制系统等的运行状态。在PLC控制系统中,如果其输出点充足,那么可以让每个指示灯都单独用一个输出点,这样线路比较清晰。为了节省PLC的输出点,我们可以用一个指示灯的亮/灭、闪烁来表示多种状态。例如指示灯常亮、亮灭间隔11闪烁、指示灯亮灭间隔41闪烁、指示灯亮灭间隔14闪烁这四种状态可以分别表示:待机状态、运转状态、故障状态和某种特殊状态。    用单个指示灯来实现四种状态的指示,若用继电器一接触器线路来实现的话就比较麻烦,而用PLC来实现就很方便了。    一般情况下,只要用两个时间继电器、一个辅助继电器和特殊功能继电器M8013就可以了;但由于SL-FX2N-28MR-4AD-2DA PLC内部没有特殊功能继电器M8013,所以需要用到四个时间继电器和两个辅助继电器。

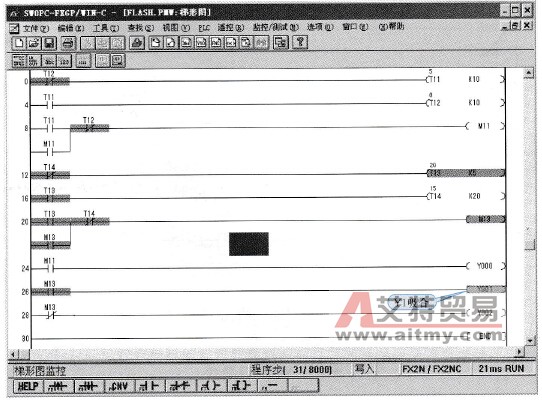

    由两个时间继电器和一个辅助继电器组成的产生周期振荡信号的梯形图如图2-1所示。图中是两组结构相同的产生周期振荡信号的梯形图,只是时间继电器的时间设定不同。其中一组中的两个均设定为1s,用来产生占空比1(即亮灭间隔11闪烁)的周期振荡信号;另一组中的两个时间继电器的时间分别设定为1s4s,用来产生占空比4(即亮灭间隔41闪烁)的周期振荡信号。图中输出点Y0作亮灭间隔11闪烁指示,Y1作亮灭间隔41闪烁指示,Y2作亮灭间隔41闪烁指示。工作中的PLC面板如图2-2所示。指示灯工作时的监控状态分别如图2-3~图2-6所示。
梯形图(光盘“实例2-1”中FLAH1.PMW)

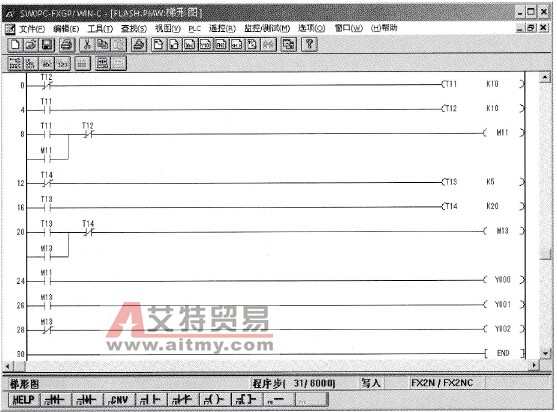

    2-1    梯形图(光盘“实例2-1”中FLAH1.PMW)

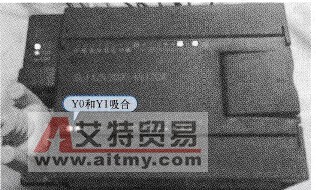

工作中的PLC面板(Y0和Y1吸合)    2-2    工作中的PLC面板(Y0Y1吸合)

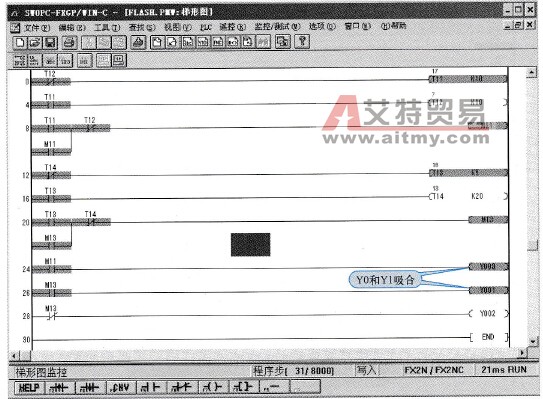

Y0和Y1吸合    2-3    Y0Y1吸合
Y1吸合
    2-4    Y1吸合

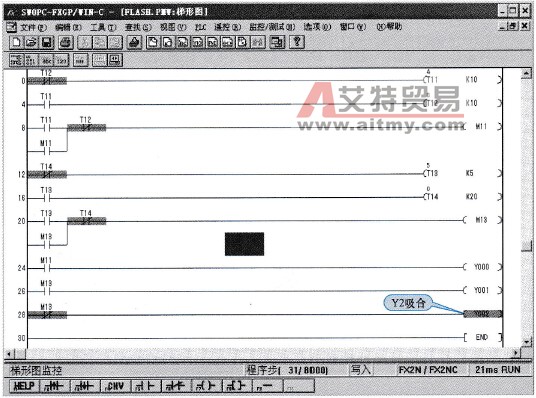

Y2吸合
    2-5    Y2吸合

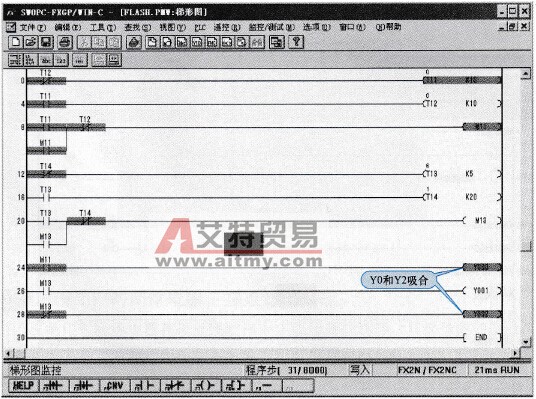

Y0和Y2吸合
    2-6    Y0Y2吸合
