PLC多重输出(MPS/MRD/MPP)指令

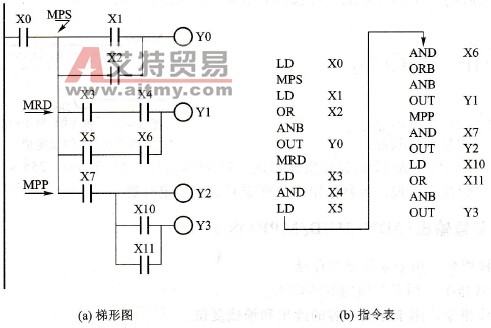

    MPS:进栈指令，用于运算结果存储。    MRD:读栈指令，用于存储内容的读出。    MPP:出栈指令，用于存储内容的读出和堆栈复位。    这组指令用于多重输出的电路，可将连接点前面的逻辑状态存储起来，然后再根据指令的要求连接后面的电路。    在PLC中用于存储（记忆）中间结果的存储器被称为栈或堆栈。    MPS、MRD、MPP指令不带元件编号，都是独立指令。MPS和MPP指令必须成对使用，而且连续使用应少于11次。MRD指令可以多次编程，但是在打印、图形编程面板的画面显示方面有限制（并联回路在24行以下）。    简单一层栈电路梯形图及指令表如图2 -26所示。
    图2-26    简单一层栈电路    一层栈和ANB、ORB指令应用示例梯形图及指令表如图2-27所示。
    图2-27    一层栈和ANB、ORB指令应用示例    二层栈电路梯形图及指令表如图2 -28所示。
    图2-28    二层栈电路
