PLC在电动机Y-△降压启动控制中的应用

    异步电动机Y-△降压启动控制主电路如图2-34所示。电动机的启动过程是：合上开关QS后，使接触器KM、KMY动作把电动机接成星形降压启动。经10 s延时后，将KMY释放，接触器KM△动作，电动机主电路换成三角形联结，投入正常运行。

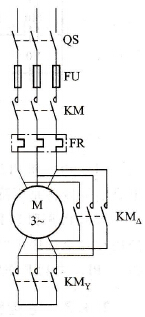

    图2-34    降压启动主电路    Y-△降压启动PLC的I/O接线图如图2-35所示，其中SB1是启动按钮，SB2是停止按钮。    Y-△降压启动PLC控制梯形图如图2-36所示。    动作过程：    (1)按下启动按钮X0接通，Y0接通并自保（接触器KM接通），Y0的动合触点接通T0，定时器T0开始计时；同时Y1接通（接触器KMY接通，电动机接成星形启动）。
    图2-35    降压启动PLC I/O接线图

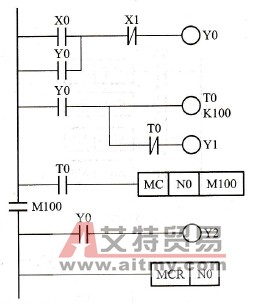

    图2-36    降压启动PLC控制梯形图    (2)当T0计时10 s延时时间到，其动断触点使Y1断开（相应的KMY也断开），T0的动合触点闭合使M100接通。此时接通Y2（相应的KM△接通，电动机接成三角形正常运行）。    (3)按下停止按钮，X1接通，其动断触点断开，Y0断开（接触器KM断开）。辅助继电器M100断开，使Y2断开（接触器KM△断开），电动机停转。
