基于PLC的三相异步电动机控制系统改造

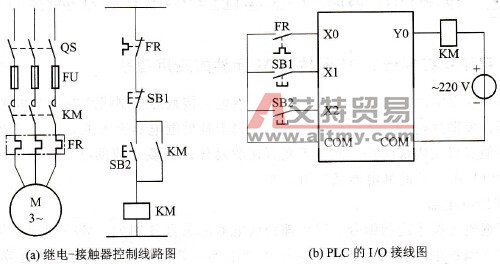

    将一台单向运行继电一接触器控制的三相异步电动机控制系统改为用可编程控制器的控制系统。    三相异步电动机继电一接触器控制线路如图2 -7(a)所示，若用PLC实现控制，首先确定输入、输出点数，见表2-2。FR、SB1、SB2为外部输入信号，对应PLC中的输入X0、X1、X2。KM为继电一接触器控制系统的接触器，对应PLC中的输出点选为Y0。对应的PLC  I/O接线图（又称外部接线图）如图2 -7(b)所示。

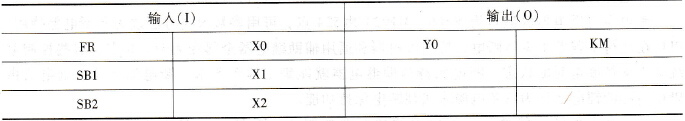

    图2-7    三相异步电动机控制系统    表2-2    I/O分配表

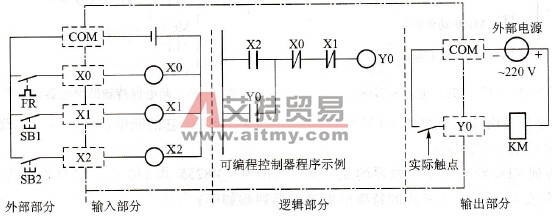

    其次编写梯形图程序，PLC的功能与作用如图2-8所示。    PLC是由输入部分、逻辑部分、输出部分组成。输入部分的输入端子接收外部开关信息。逻辑部分处理输入部分所取得的信息。经过逻辑运算、处理，判断哪些信息需要输出，做出反应（图中为继电一接触器控制系统中的控制线路转换的梯形图）。输出部分是PLC通过输出端子向外部负载发出执行指令。
    图2-8    PLC的功能与作用示意图
