FX系列PLC的主控触点(MC、MCR)指令

    MC(Master Control)：主控指令，用于公共串联触点连接，占3个程序步；    MCR(Master Control Reset)：主控复位指令，用于公共串联触点的清除，是MC指令的复位指令，占2个程序步。    在编程时，经常遇到多个线圈同时受一个或一组触点控制的情况。当然可以在每个线圈的控制电路中串入同样的触点，但这会多占用存储单元。这时应考虑使用主控指令，使用主控指令的触点称为主控触点，它们在梯形图中与一般的触点垂直，是与左母线直接相连的动合触点，其作用相当于控制一组电路的总开关。    MC、MCR指令的使用如图2-33所示，输入X0接通时，执行MC与MCR之间的指令。输入X0断开时，MC与MCR之间的指令不执行。

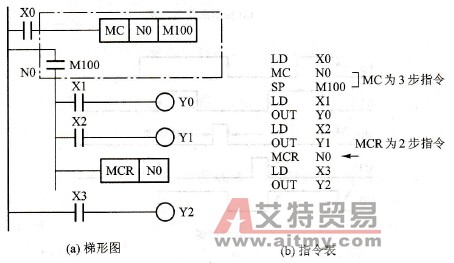

    图2-33   MC、MCR指令的使用   与主控触点相连的触点必须使用LD指令或LDI指令，使用MC指令后，母线向MC触点后移动，若要返回原母线必须用MCR指令。    在MC指令内采用MC指令时，嵌套级N的编号按顺序增大(N0~N7)。将该指令返回时，采用MCR指令，从大的嵌套级开始消除(N7~N0)。嵌套级最大可编8级，特殊辅助继电器不能用作MC的操作元件。
