FX系列PLC的触点并联(OR、ORI)指令

来源：艾特贸易2017-06-04

简介OR( Or) ：或指令，用于并联一个动合触点的连接。 ORI( Or Inverse) ：或非指令，用于并联一个动断触点的连接。 OR 及 ORI 指令的使用如图 2-5 、 2-6 所示。梯形图在编写中应按一行无关联的

    OR( Or)：或指令，用于并联一个动合触点的连接。    ORI( Or Inverse)：或非指令，用于并联一个动断触点的连接。    OR及ORI指令的使用如图2-5、2-6所示。梯形图在编写中应按一行无关联的输出自上到下、自左到右的顺序编写。

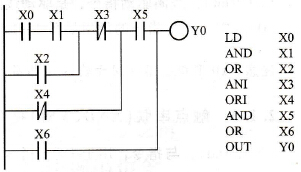

OR指令的使用     图2-5    OR指令的使用
    图2-6    OR及ORI指令的使用    注意：(1) OR、ORI用作并联一个触点。若多个触点并联需要用ORB指令。    (2) OR、ORI指令是从该指令的当前步开始，对前面的LD或LDI指令进行并联。并联的次数无限制。但编程器与打印机的功能对此有限制。
