FX系列PLC的脉冲输出(PLS、PLF)指令

    PLS:上升沿微分输出（上升沿脉冲）指令，使用PLS指令后，元件Y、M仅在驱动输入由OFF→ON时的一个扫描周期内动作（置1）；    PLF:下降沿微分输出（下降沿脉冲）指令，使用PLF指令后，元件Y、M仅在驱动输入由ON→OFF时的一个扫描周期内动作。    注意：PLS、PLF指令只能用于Y、M元件，特殊辅助继电器不能用作PLS或PLF的操作元件。    PLS、PLF指令应用示例如图2- 31所示。    例2 -7利用PLS组成对输入信号的分频（二分频）电路，其梯形图及时序图如图2-32所示。    当X0接通上升沿，M0产生一个扫描周期宽度的脉冲。梯形图第二行的Y0是断开的，所以M1未接通。在梯形图的第三行M0的动合触点接通，使Y0接通。Y0的动合触点自锁。    当X0再次接通上升沿时，M0同样产生一个扫描周期宽度的脉冲，在梯形图第二行Y0动合触点已接通，因此，使得梯形图第三行的Y0断开，产生波形的下降沿。    使用PLS和PLF指令应注意的几点：

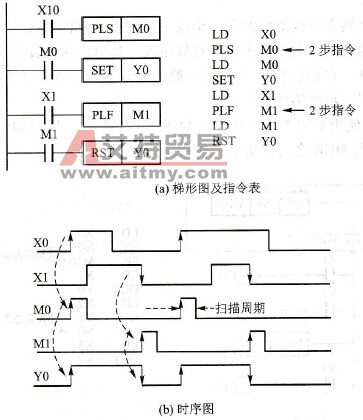

    图2-31    PLS、PLF指令应用示例

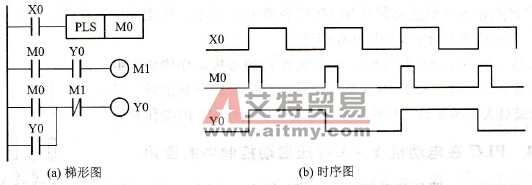

    图2-32    二分频电路    (1) PLS和PLF指令都是实现在程序循环扫描过程中只需执行一次的指令。不同之处是上升沿触发还是下降沿触发。    (2) PLS和PLF指令可以单独使用，也可同时使用。单独使用时没有什么限制，当同时使用在一个程序中时，最多可使用48次，否则编程器会显示“PLS OVER”错误信息，并把49个PLS或PLF作废。
