PLC程序的密码保护

    应用程序进行保护有两方面的含义，一是保护自己的知识产权；二是保护程序中的工艺参数，防止被用户随意修改，影响产品质量，严重时会导致设备事故。    对程序进行保护可以通过设置密码来实现。三菱编程软件对输入的密码字符有限制，只能是数字“0～9”或字母“a～f”且是8个字符。现以上一节8段速控制梯形图进行密码保护为例，说明其设置的操作步骤。    一、设置口令    运行编程软件并打开8段速控制程序。在工作界面上用鼠标左键点下拉菜单“PLC”，选命令“PLC当前口令或删除”，如图2-65所示。在弹出的“口令设置”对话框中“新口令”右侧的文本框内输入要设置的口令，如“20090718”，如图2-66所示。再点“确认”按钮。    二、下载程序    点下拉菜单“PLC”，选“传送”下的“写出”命令。系统提示“PLC程序写入”，在“程序写入”对话框中选“范围设置”，并在“终止步”右侧的文本框内输入“200”，点“确定”按钮。接着系统弹出“口令”对话框，在“口令”下面的文本框内再次输入刚才的口令“20090718”，再点“确认”按钮。系统开始下载程序，如图2-67所示。这样我们就对程序进行了密码保护。

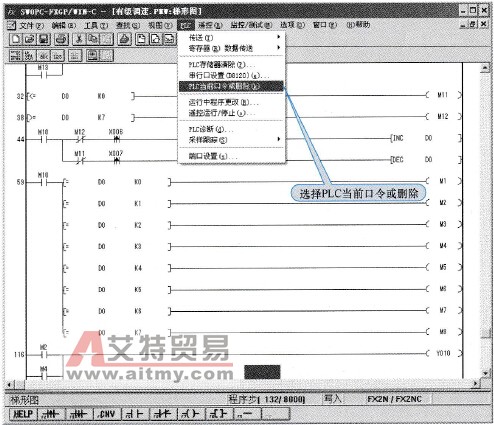

    图2-65    设置口令操作

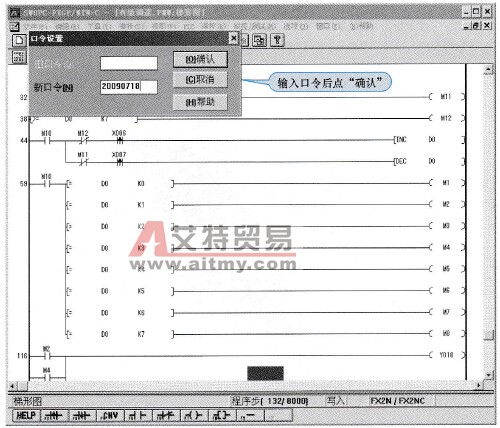

    图2-66    输入口令

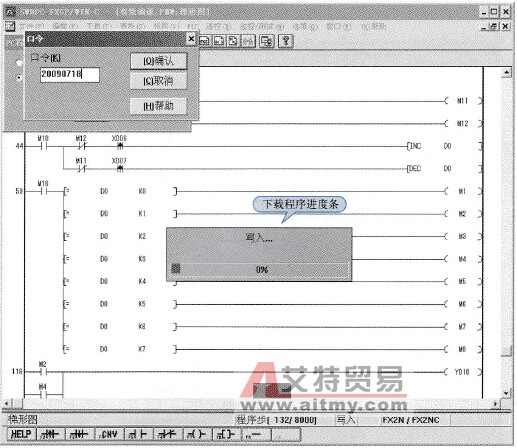

    图2-67    下载程序    三、验证口令    下面我们验证一下刚才设置的密码。先关闭编程软件，然后重新运行编程软件。点下拉菜单“PLC”，选“程序读入”命令，如图2-68所示。接着系统弹出“口令”对话框，要求输入口令，如图2-69所示。假如我们现在输入不是刚才设置的口令，如“20090720”，再点“确认”按钮后系统会提示“口令无效”。如图2-70所示。点“确定”按钮后重新输入口令“20090718”，系统就会把PLC内的程序读入电脑中，如图2-71所示。

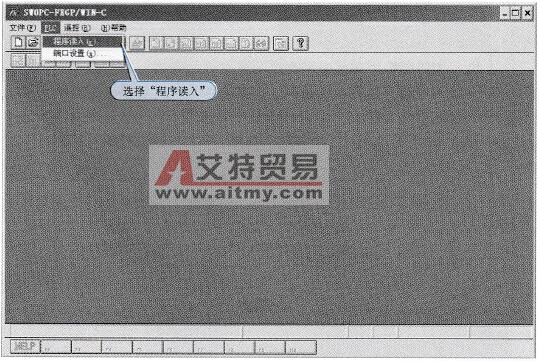

    图2-68    读PLC中的程序

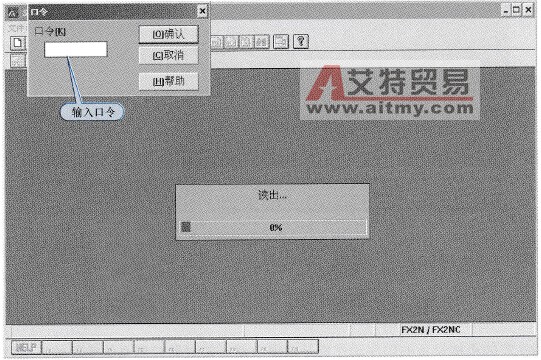

    图2-69    提示输入口令

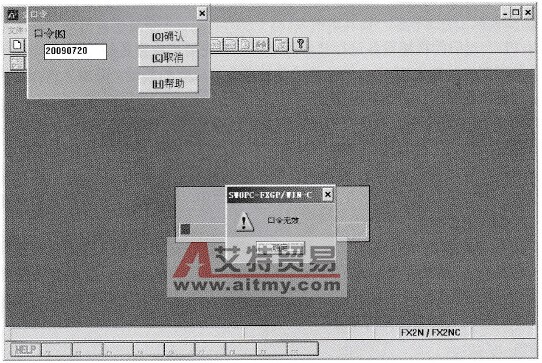

    图2-70    输入的口令错误

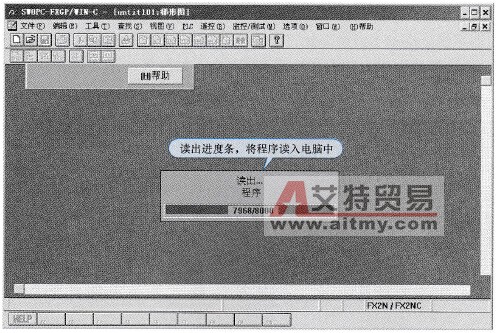

    图2-71    口令正确读程序
