S7-200系列PLC CPU型号的设置与扩展模块的安装技术

    1．CPU型号的设置    在仿真时要求仿真软件和编程软件的CPU型号相同，否则可能会出现无法仿真或仿真出错。CPU型号的设置方法是：执行菜单命令“配置→CPU型号”，弹出如图2-31所示的CPU Type（CPU型号）对话框，从中选择CPU的型号，CPU网络地址保持默认地址2，再单击“Accept”（接受）关闭对话框，会发现软件工作区的CPU模块发生了变化，如图2-32所示。

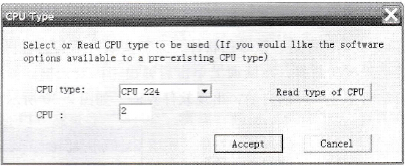

    图2-31    设置CPU的型号    2．扩展模块的安装    在仿真软件中也可以安装扩展模块。扩展模块的安装方法是：在软件工作区CPU模块邻近的扩展模块安装处双击，弹出如图2-33a所示的扩展模块对话框，从中选择某个需安装的模块，如模拟量输入模块EM231，单击“确定”按钮关闭对话框，在软件工作区的0模块安装处出现了安装的EM231模块，同时模块的下方有4个模拟量输入滑块，用于调节模拟量输入电压值，如图2-33b所示。

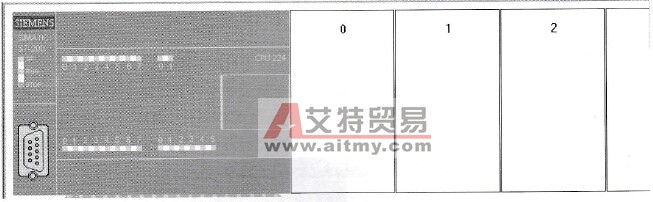

    图2-32    新设置的CPL外形    如果要删除扩展模块，只需在扩展模块上双击，弹出如图2-33a所示的对话框，选中“无/卸下”项，再单击“确定”按钮即可。

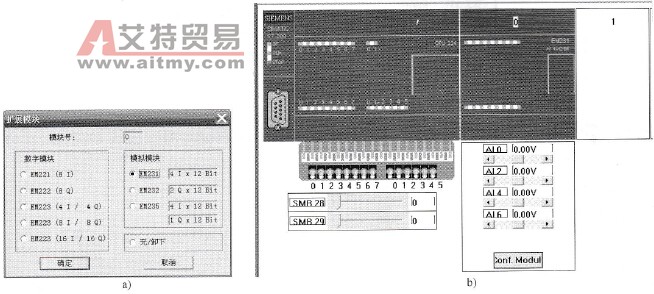

    图2-33    安装扩展模块
