S7-200系列PLC的断电延时型定时器简介

    断电延时型定时器(TOF)的特点是：当TOF的IN端输入为ON时，TOF的状态变为1，同时计时值被清0，当TOF的IN端输入变为OFF时，TOF的状态仍保持为1，同时TOF开始计时，当计时值达到设定值后TOF的状态变为0，当前计时值保持设定值不变。    也就是说，TOF定时器在IN端输入为ON时状态为1且计时值清0，IN端变为OFF（即输入断电）后状态仍为1但从0开始计时，计时值达到设定值时状态变为0，计时值保持设定值不变。    1．指令说明    断电延时型定时器说明如下：

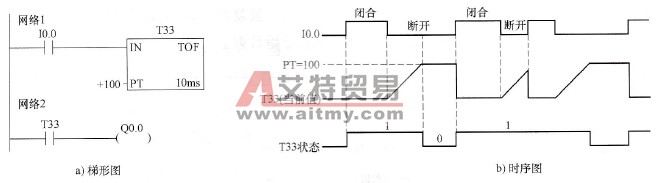

    2．指令使用举例    断电延时型定时器指令使用如图3-6所示。当I0.0触点闭合时，TOF定时器T33的IN端输入为ON，T33状态变为1，同时计时值清0；当I0.0触点闭合转为断开时，T33的IN端输入为OFF，T33开始计时，计时达到设定值100 (100×10ms=1s)时，T33状态变为0，当前计时值不变；当I0.0重新闭合时，T33状态变为1，同时计时值清0。    在TOF定时器T33通电时状态为1，T33常开触点闭合，线圈Q0.0得电，在T33断电后开始计时，计时达到设定值时状态变为0，T33常开触点断开，线圈Q0.0失电。
    图3-6    断电延时型定时器指令使用举例
