S7-200系列PLC的通电延时型定时器简介

    通电延时型定时器(TON)的特点是，当TON的IN端输入为ON时开始计时，计时达到设定时间值后状态变为1，驱动同编号的触点产生动作，TON达到设定时间值后会继续计时直到最大值，但后续的计时并不影响定时器的输出状态；在计时期间，若TON的IN端输入变为OFF，定时器马上复位，计时值和输出状态值都清0。    1．指令说明    通电延时型定时器说明如下：

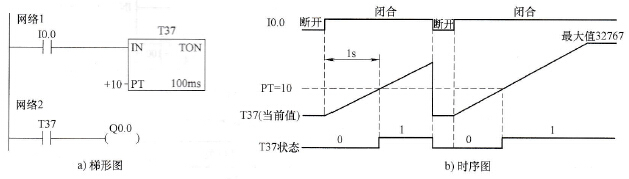

    2．指令使用举例    通电延时型定时器指令使用如图3-5所示。当I0.0触点闭合时，TON定时器T37的IN端输入为ON，开始计时，计时达到设定值10(10×100ms =1s)时，T37状态变为1，T37常开触点闭合，线圈Q0.0得电，T37继续计时，直到最大值32767，然后保持最大值不变；当I0.0触点断开时，T37定时器的IN端输入为OFF，T37计时值和状态均清0，T37常开触点断开，线圈Q0.0失电。
    图3-5    通电延时型定时器指令使用举例
