S7-200系列PLC下载和上载程序的技术方法

    将PC中编写的程序传送给PLC称为下载，将PLC中的程序传送给PC称为上载。    1．下载程序    程序编译后，就可以将编译好的程序下载到PLC。程序下载的方法是：执行菜单命令“文件→下载”，也可单击工具栏上的“”图标，会出现“下载”对话框，如图2-26所示，单击“下载”按钮即可将程序下载到PLC，如果PC与PLC连接通信不正常，会出现如图2-27所示的对话框，提示通信错误。    程序下载应让PLC应处于“STOP”模式，程序下载时PLC会自动切换到“STOP”模式，下载结束后又会自动切换到“RUN”模式，若希望模式切换时出现模式切换提示对话框，可勾选如图2-26所示对话框右下角两项。    2．上载程序    当需要修改PLC中的程序时，可利用STEP 7 - Micro/WIN软件将PLC中的程序上载到PC。在上载程序时，需要新建一个空项目文件，以便放置上载内容，如果项目文件有内容，将会被上载内容覆盖。    上载程序的方法是，执行菜单命令“文件→上载”，也可单击工具栏上的“”图标，会出现与图2-26类似的“上载”对话框，单击其中的“上载”按钮即可将PLC中的程序上载到PC中。

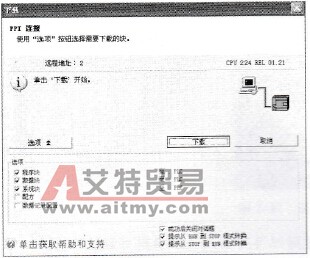

    图2-26    通信正常的下载对话框

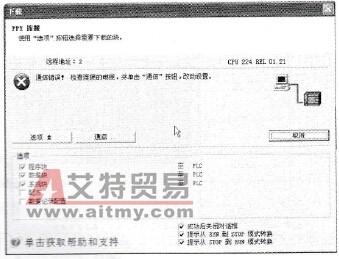

    图2-27    通信出错的下载对话框
