S7-200系列PLC的定时器概述

    定时器是一种按时间动作的继电器，相当于继电器控制系统中的时间继电器。一个定时器可有很多个常开触点和常闭触点，其定时单位有1ms、10ms、100ms三种。    根据工作方式不同，定时器可分为三种：通电延时定时器( TON)、断电延时定时器( TOF)和记忆型通电延时定时器(TONR)。三种定时器如图3-4所示，其有关规格见表3-1，TON、TOF是共享型定时器，当将某一编号的定时器用作TON时就不能再将它用作TOF，如将T32用作TON定时器后，就不能将T32用作TOF定时器。

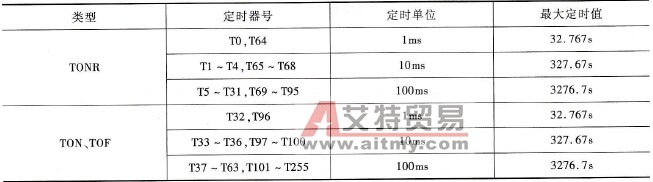

    图3-4    三种定时器的梯形图符号    表3-1    三种定时器的有关规格
