S7-200系列PLC的线圈指令

来源：艾特贸易2017-06-04

简介1 ．指令说明线圈指令说明如下： 2 ．指令使用举例线圈指令的使用如图 3-2 所示。当 I0.4 常开触点闭合时，将 M0.0~M0.2 线圈都置位，即让这 3 个线圈都得电，同时 Q0.4 线圈也得电，

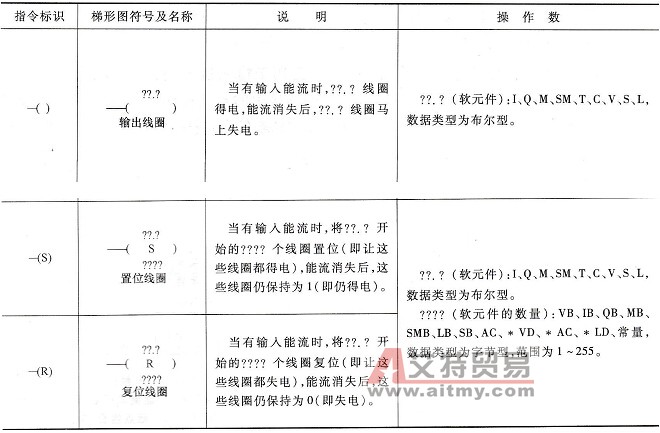

    1．指令说明    线圈指令说明如下：
    2．指令使用举例    线圈指令的使用如图3-2所示。当I0.4常开触点闭合时，将M0.0~M0.2线圈都置位，即让这3个线圈都得电，同时Q0.4线圈也得电，I0.4常开龟点断开后，M0.0~M0.2线圈仍保持得电状态，而Q0.4线圈则失电；当I0.5常开触点闭合时，将M0.0~M0.2线圈都被复位，即这3个线圈都失电，同时Q0.5线圈得电，I0.5常开触点断开后，M0.0~M0.2线圈仍保持失电状态，Q0.5线圈也失电。
线圈指令的使用举例     图3-2    线圈指令的使用举例
