PLC与计算机的通信方式

    1．串行通信与并行通信    这里说的通信是指数字信号。数字信号用二进制数表示，可以通过两种方案传输，一种方案是使用一条数据线按照次序一个位一个位的传送，每传送完8位为一个字节，称为串行通信。另一种方案是使用8条数据线分别传送8位，一次传送一个字节，称为并行通信。实际传输有可能不是8位数据而是其他，但原理是相同的。理论上并行速度比较快，但是串行口线间干扰小。    2．同步通信与异步通信    同步通信是一种比特同步通信技术，要求发收双方具有同频同相的同步时钟信号，只需在传送报文的最前面附加特定的同步字符，使发收双方建立同步，此后便在同步时钟的控制下逐位发送／接收。    异步通信是指通信中两个字符之间的时间间隔是不固定的，而在一个字符内各位的时间间隔是固定的。异步通信的字符信息格式（如图7.1所示），发送的字符由一个起始位、7~8个数据位、一个奇偶校验位（可以没有）、停止位（1位或2位）组成。通信双方需要对采用的信息格式和数据的传输速率做相同的约定。由于一个字符中包含的位数不多，即使收发双方频率略有偏差，也不会存在累计误差，这是异步通信的优点。异步通信的缺点是传送附加的非有效信息较多，传输效率较低．但是随着通信速率的提高，可以满足控制系统通信的要求，PLC一般采用异步通信。

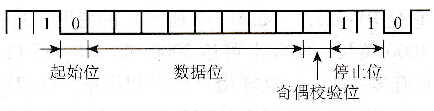

    图7-1    异步通信的信息格式    3．单工通信方式与双工通信方式    单工通信方式只能沿单一方向传输数据，双工通信方式的信息可以沿两个方向传送，每一个站既可以发送数据，也可以接收数据。双工方式又分为全双工和半双工。    全双工通信是指通信双方分别用两组不同的数据线传送数据，通信双方可以在同一时刻接收和发送数据（如图7-2所示），线路上允许数据同时双向通信；半双工通信是指通信双方用同一组数据线传送数据，通信双方在同一时刻只能接收或发送数据（如图7-3所示），线路上允许数据双向通信，但不可以同时通信。
    图7-2    全双工方式
    图7-3    半双工方式
