S7-200系列PLC顺序控制的并行分支方式

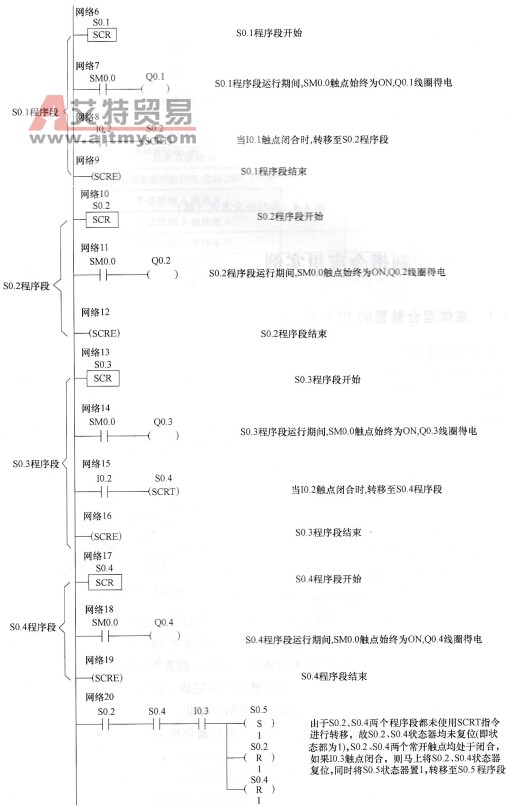

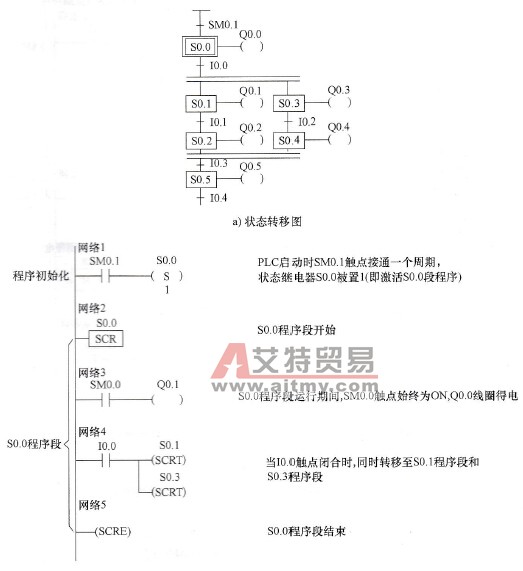

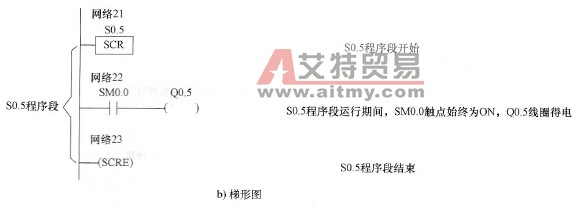

    并行分支方式状态转移图如图4-4a所示，在状态继电器S0.0后面有两个并行的分支，并行分支用双线表示，当I0.0闭合时，S0.1和S0.3两个分支同时执行，当两个分支都执行完成并且I0.3闭合时才能往下执行，若S0.1或S0.4任一条分支未执行完，即使I0.3闭合，也不会执行到S0.5。    图4-4b是依据图4-4a画出的梯形图。由于S0.2、S0.4两个程序段都未使用SCRT指令进行转移，故S0.2、S0.4状态继电器均未复位（即状态都为1），S0.2、S0.4两个常开触点均处于闭合，如果I0.3触点闭合，则马上将S0.2、S0.4状态继电器复位，同时将S0.5状态继电器量1．转移至S0.5程序段。


    图4-4    并行分支方式
