S7-200系列PLC顺序控制的选择性分支方式

来源：艾特贸易2017-06-04

简介选择性分支状态转移图如图 4-3a 所示，在状态继电器 S0.0 后面有两个可选择的分支，当 I0.0 闭合时执行 S0.1 分支，当 I0.3 闭合时执行 S0.3 分支，如果 I0.0 较 I0.3 先闭合，则只执行 I0.0 所

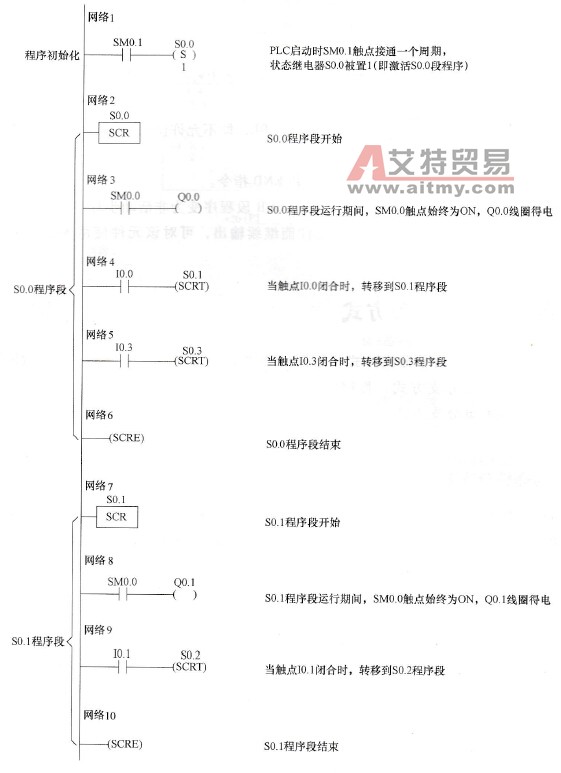

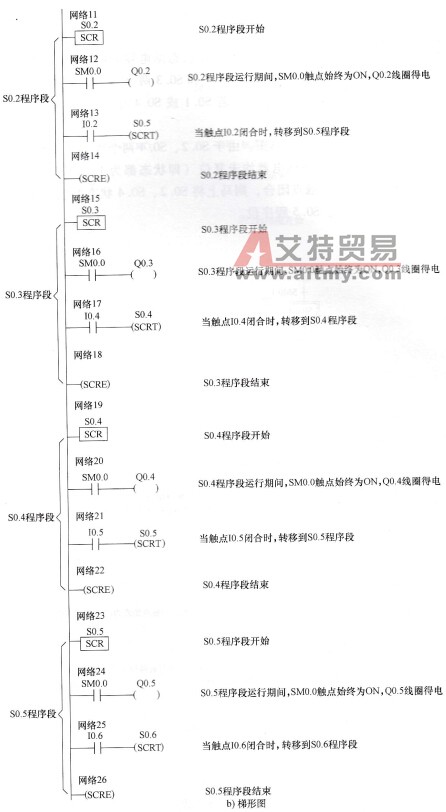

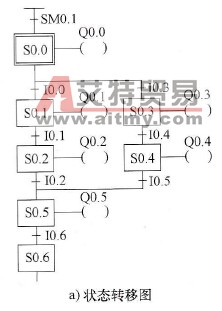

选择性分支状态转移图如图4-3a所示，在状态继电器S0.0后面有两个可选择的分支，当I0.0闭合时执行S0.1分支，当I0.3闭合时执行S0.3分支，如果I0.0较I0.3先闭合，则只执行I0.0所在的分支，I0.3所在的分支不执行，即两条分支不能同时进行。图4-3b所示为依据图4-3a画出的梯形图，梯形图工作原理见标注说明。
选择性分支方式状态转移图与梯形图

图4-3 选择性分支方式状态转移图与梯形图
