S7-200系列PLC基本指令在交通信号灯控制中的应用

    1．明确系统控制要求    系统要求用两个按钮来控制交通信号灯工作，交通信号灯排列如图3-26所示。系统控制要求具体如下：
    图3-26    交通信号灯排列    当按下起动按钮后，南北红灯亮25s，在南北红灯亮25s的时间里，东西绿灯先亮20s再以1Hz（1次／s）的频率闪烁3次，接着东西黄灯亮2s，25s后南北红灯熄灭，熄灭时间维持30s，在这30s时间里，东西红灯一直亮，南北绿灯先亮25s，然后以1Hz频率闪烁3次，接着南北黄灯亮2s。以后重复该过程。按下停止按钮后，所有的灯都熄灭。交通信号灯的工作时序如图3-27所示。

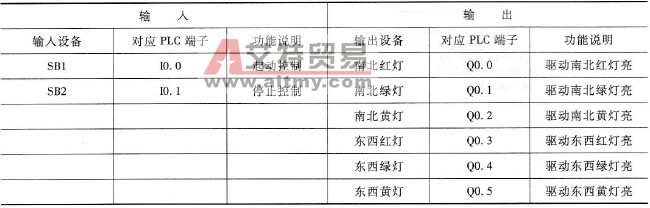

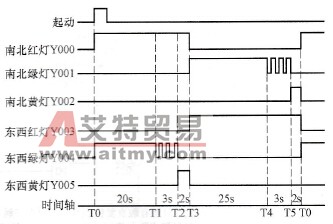

    图3-27    交通信号灯的工作时序    2．确定输入／输出设备，并为其分配合适的I/O端子    交通信号灯控制采用的输入／输出设备和对应的PLC端子见表3-3。    表3-3    交通信号灯控制采用的输入／输出设备和对应的PLC端子
    3．绘制交通信号灯控制电路图    图3-28为交通信号灯控制电路图。

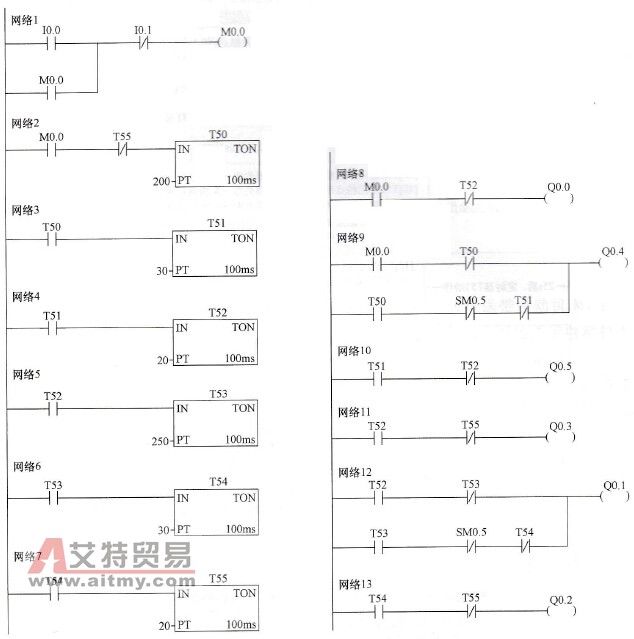

    图3-28    交通信号灯控制电路    4．编写PLC控制程序    启动STEP 7 - Micro/WIN编程软件，编写满足控制要求的梯形图程序，编写完成的梯形图如图3-29所示。

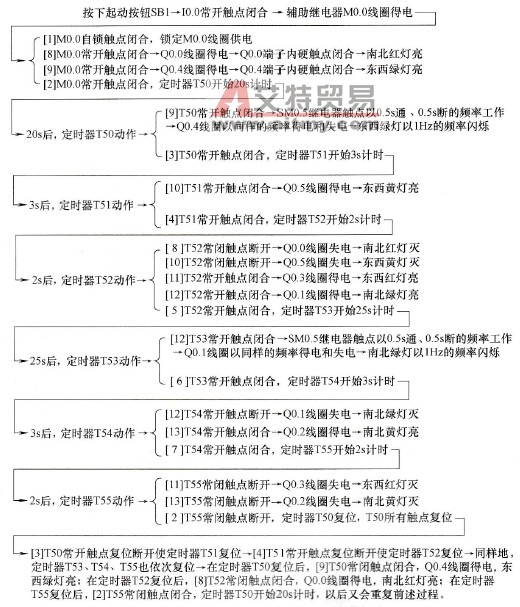

    图3-29    交通信号灯控制梯形图    在图3-29所示的梯形图中，采用了一个特殊的辅助继电器SM0.5，称为触点利用型特殊继电器，它利用PLC自动驱动线圈，用户只能利用它的触点，即画梯形图里只能画它的触点。SM0.5能产生周期为1s的时钟脉冲，其高低电平持续时间各为0.5s，以图3-21梯形图网络9为例，当T50常开触点闭合，在1s内，SM0.5常闭触点接通、断开时间分别为0. 5s，Q0.4线圈得电、失电时间也都为0.5s。    下面对照图3-28所示控制电路和图3-27所示时序图来说明图3-29所示梯形图的工作原理。    (1)起动控制

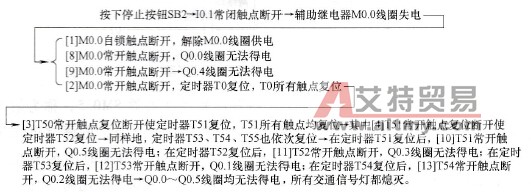

    (2)停止控制
