S7-200系列PLC的定时控制电路与梯形图

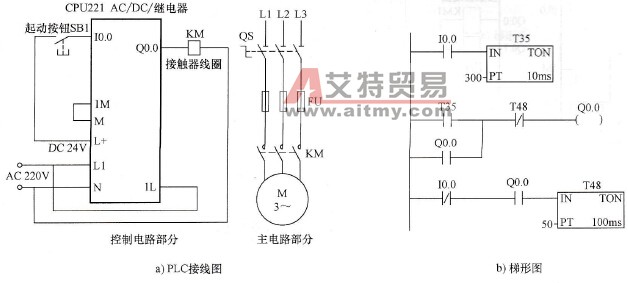

    定时控制方式很多，下面介绍两种典型的定时控制电路与梯形图。    1．延时起动定时运行控制电路与梯形图    延时起动定时运行控制电路与梯形图如图3-16所示，其实理的功能是，按下起动按钮3s后，电动机开始运行，松开起动按钮后，运行Ss会自动停止。

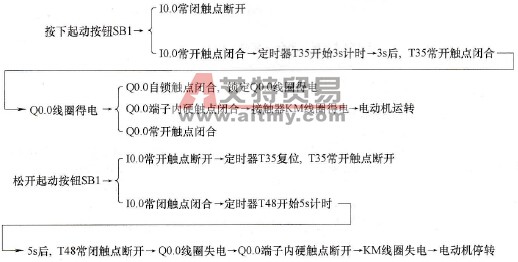

    图3-16    延时起动定时运行控制电路与梯形图    电路与梯形图说明如下：

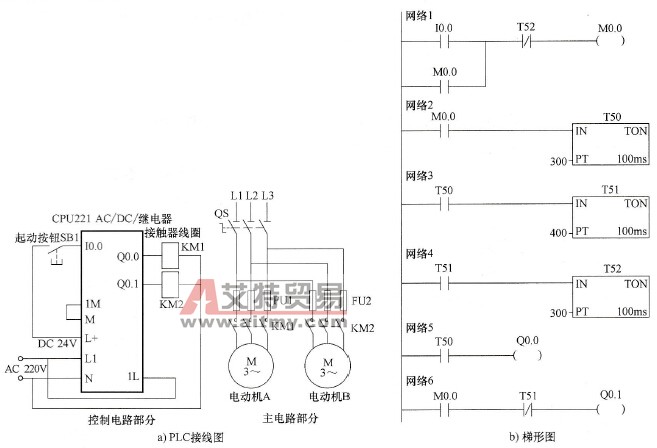

    2．多定时器组合控制电路与梯形图    图3-17所示为一种典型的多定时器组合控制电路与梯形图，其实现的功能是，按下起动按钮后，电动机B马上运行，30s后电动机A开始运行，70s后电动机B停转，100s后电动机A停转。

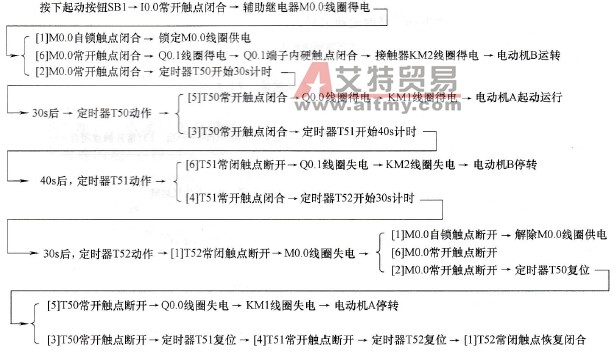

    图3-17    一种典型的多定时器组合控制电路与梯形图    电路与梯形图说明如下：
