S7-200系列PLC的多地控制电路与梯形图

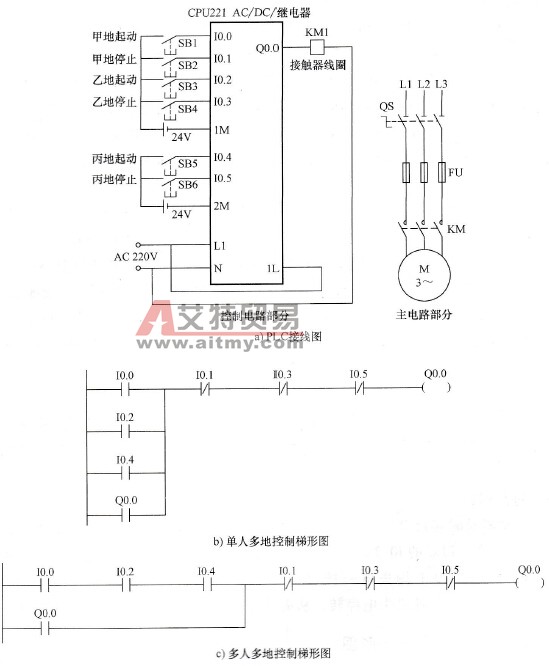

    多地控制电路与梯形图如图3-15所示，其中图3-15b为单人多地控制梯形图，图3-15c为多人多地控制梯形图。    电路与梯形图说明如下：    (1)单人多地控制    单人多地控制电路和梯形图如图3-15a、b所示。    1)甲地起动控制。在甲地按下起动按钮SB1→I0.0常开触点闭合→线圈Q0.0得电→Q0.0常开自锁触点闭合，Q0.0端子内硬触点闭合→Q0.0常开自锁触点闭合锁定Q0.0线圈供电，Q0.0端子内硬触点闭合使接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。    2)甲地停止控制。在甲地按下停止按钮SB2→I0.1常闭触点断开→线圈Q0.0失电→Q0.0常开自锁触点断开，Q0.0端子内硬触点断开→接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。
    图3-15    多地控制电路与梯形图    乙地和丙地的起／停控制与甲地控制相同，利用图3-15b所示梯形图可以实现在任何一地进行起／停控制，也可以在一地进行起动，在另一地控制停止。    (2)多人多地控制    多人多地控制线路和梯形图如图3-15a、c所示。    1)起动控制。在甲、乙、丙三地同时按下按钮SB1、SB3、SB5→I0.0、I0.2、I0.4三个常开触点均闭合→线圈Q0.0得电→Q0.0常开自锁触点闭合，Q0.0端子的内硬触点闭合→Q0.0线圈供电锁定，接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。    2)停止控制。在甲、乙、丙三地按下SB2、SB4、SB6中的某个停止按钮时→I0.1、I0.3、I0.5三个常闭触点中某个断开→线圈Q0.0失电→Q0.0常开自锁触点断开，Q0.0端子内硬触点断开→Q0.0常开自锁触点断开使Q0.0线圈供电切断，Q0.0端子的内硬触点断开使接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。    图3-15c所示梯形图可以实现多人在多地同时按下起动按钮才能启动功能，在任意一地都可以进行停止控制。
