S7-200系列PLC的CPU 221模块概述

    S7-200系列PLC是由德国西门子公司生产的一种小型PLC。以它功能强大的指令集、紧凑的结构、易扩展性、适中的价格，广泛应用于各种自动化系统中。S7-200系列PLC以模块为单位，一个独立的CPU模块通过扩展电缆很容易地与其他扩展模块连接，组成几十点到几百点规模的工程控制系统。其模块分为主模块和扩展模块两大类，其中主模块即为CPU模块，扩展模块按信号类型分为数字量模块、模拟量模块、热电阻（偶）模块、通信模块等。    每一种CPU单元按供电类型分为直流24V和交流220V两种，按输出类型有晶体管输出和继电器输出两种。    CPU 221模块集成了6个开关量输入点和4个开关量输出点，不能通过扩展电缆进行输入／输出点的扩展。并具有4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，一个具有PPI通信协议、MPI通信协议和自由方式通信能力的RS-485通信编程口，其外形如图1-15所示，接线端子如图1-16所示。
    图1-15    CPU 221模块的外形

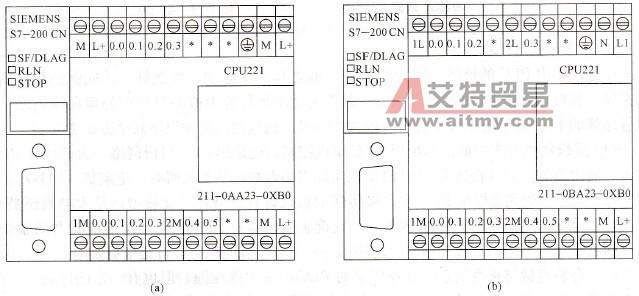

    图1-16    CPU 221模块的接线端子    (a) DC/DC/DC模块；(b) AC/DC/relay模块
