S7-200系列PLC减计数器的指令说明与使用举例

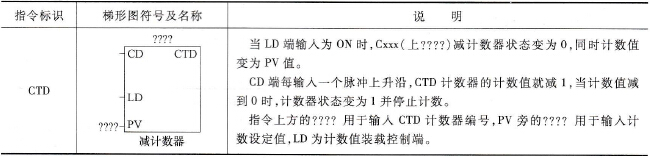

    减计数器( CTD)的特点是，当CTD的LD（装载）端输入为ON时，CTD状态位变为0、计数值变为设定值，装载后，计数器的CD端每输入一个脉冲上升沿，计数值就减1，当计数值减到0时，CTD的状态变为1并停止计数。    1．指令说明    减计数器说明如下：

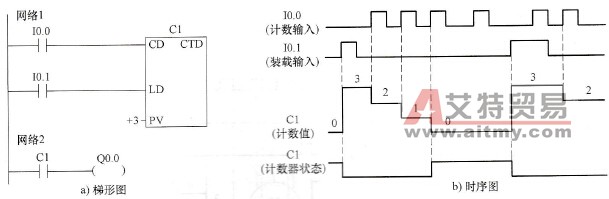

    2．指令使用举例    减计数器指令使用如图3 -10所示。当I0.1触点闭合时，CTD计数器的LD端输入为ON，CTD的状态变为0，计数值变为设定值3。当I0.0触点第一次由断开转为闭合时，CTD的CD端输入一个脉冲上升沿，CTD计数值减1，计数值变为2，I0.0触点由闭合转为断开时，CTD计数值不变；当I0.0触点第二次由断开转为闭合时．CTD计数值又减1，计数值变为1；当I0.0触点第三次由断开转为闭合时，CTD计数值再减1．计数值为0，CTD的状态变为1；当I0.0第四次由断开转为闭合时，CTD状态(1)和计数值(0)保持不变。如果这时I0.1触点闭合，CTD的LD端输入为ON，CTD状态也变为0，同时计数值由0变为设定值，在LD端输入为ON期间，CD端输入无效。LD端输入变为OFF后，若CD端输入脉冲上升沿，CTD又开始减计数。    在CTD计数器C1的状态为1时，C1常开触点闭合，线圈Q0.0得电，在计数器C1装载后状态位为0，C1触点断开，线圈Q0.0失电。
    图3-10    减计数器指令使用举例
