PLC的接口简介

    1．开关量输入接口    开关量输入接口的作用是把现场的开关量信号变成可编程控制器内部处理的标准信号。开关量输入接口按可接收的外部信号电源的类型不同，分为直流输入单元和交流输入单元，如图1-8所示。    输入接口中都有滤波电路及耦合隔离电路（光电耦合器）。滤波有抗干扰的作用，耦合有抗干扰及产生标准信号的作用。图中输人口的电源部分都画在了输人口外（虚线框外），这是分体式输入口的画法，在一般单元式可编程控制器中输入口都使用可编程控制器本身的直流电源供电，不再需要外接电源。    2．开关量输出接口    开关量输出接口的作用是把可编程控制器内部的标准信号转换成现场执行机构所需要的开关量信号。开关量输出接口内部参考电路如图1-9所示。    从图中看出，各类输出接口中也都具有光电耦合电路。特别要指出的是，输出接口本身都不带电源。而且在考虑外驱动电源时，还需考虑输出器件的类型。继电器式的输出接口可用于交流及直流两种电源，但接通、断开的频率低，晶体管式的输出接口有较高的接通、断开频率，但只适用于直流驱动的场合，晶闸管型的输出接口仅适用于交流驱动场合。    3．模拟量输入接口    模拟量输入接口的作用是把现场连续变化的模拟量标准信号转换成适合可编程控制器内部处理的二进制数字信号。模拟量输入接口接收标准模拟电压或电流信号均可。标准信号是指符合国际标准的通用交互用电压电流信号值，如4～20mA的直流电流信号，0～10V的直流电压信号等处理才能使用，图1-10是模拟量输入接口的内部电路框图。模拟量信号输入后一般经运算放大器放大后进行A/D转换，再经光电耦合后为可编程控制器提供一定位数的数字量信号。

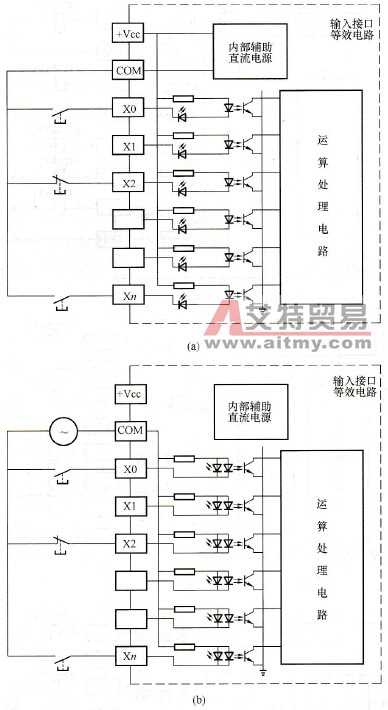

    图1-8    开关量输入接口    (a)直流输入单元；(b)交流输入单元

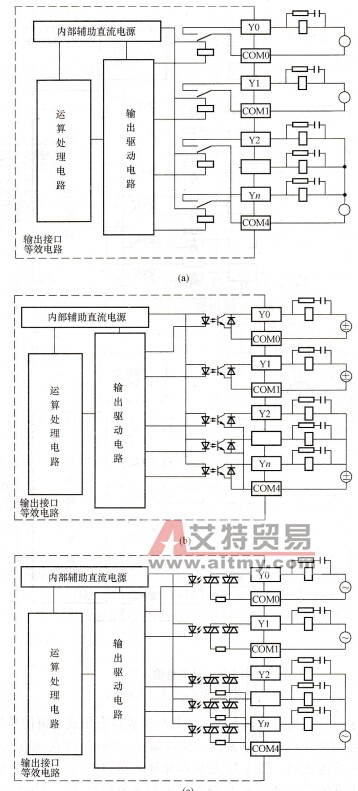

    图1-9    开关量输出接口内部参考电路    (a)继电器输出型；(b)晶体管输出型：(c)品闸管（可控硅）输出型    4．模拟量输出接口    模拟量输出接口的作用是将可编程控制器运算处理后的若干位数字量信号转换为相应的模拟量信号输出，以满足生产过程现场连续控制信号的需要。模拟量输出接口一般由光电隔离、D/A转换和信号驱动等环节组成。其原理框图如图1-11所示。模拟量输入输出接口一般安装在专门的模拟量工作单元上。

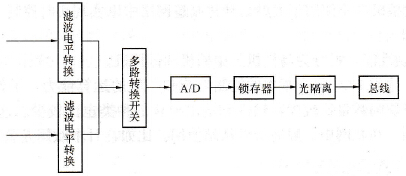

    图1-10    模拟量输入接口的内部电路框图
    图1-11    模拟量输出电路原理框图
