F900GOT和外围设备相连

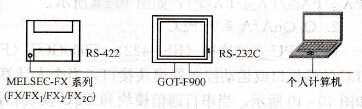

    1．与FX系列PLC的连接    (1) CPU直接连接(RS - 422)。F900GOT连接到FX系列PLC的编程口。当个人计算机连接到F900GOT就可以建立梯形图程序或屏幕设计软件。如图10 -6所示。
    图10-6    F900GOT和PLC的编程口相连    如果通过可选的RS - 422通信板，可以增加一个编程口，因此每一端口都可以连接一个GOT或个人计算机（建立梯形图程序或屏幕设计软件，F920GOT -K除外），如图10-7所示。    (2) CPU直接连接(RS - 232C)。通过添加RS - 2320通信板，可以增加编程口，因此每一个端口可以连接一个GOT或个人计算机（梯形图程序或屏幕设计软件），仅当GOT装有两个RS - 232通道时，才可以连接个人计算机、打印机或条码阅读器，F920GOT - K除外，如图10-8所示。

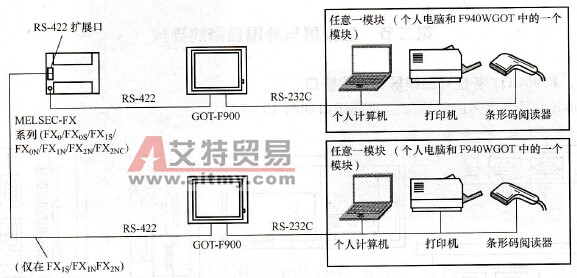

    图10-7    通过RS - 422连接GOT

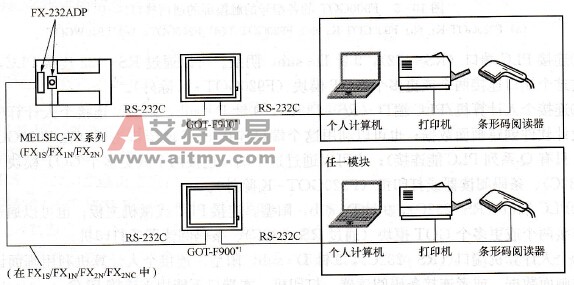

    图10-8    GOT通过RS - 232C和外围设备相连    (3)两个或更多个GOT模块(F920GOT -K除外)的连接。至少4个GOT模块可以连接到FX系列PLC的编程口(FX0／FX0s/FX1s/FX0N/FX1N/FX2N/FX2NC)或可选通信端口(FX1S/FX1N/FX2N/FX2NC)，如图10-9所示。    2．Q/QnA/A系列PLC    (1) CPU直接连接（RS - 422）。F900GOT (F920GOT - K除外)连接到Q/QnA系列PLC的编程口或运动控制器模块接口，当个人计算机连接到F900GOT，就可以直接编程，如图10 - 10所示。当串行通信模块和CPU模块相连时，F900GOT只能和两个接口中的一个相连，将两个F900GOT连接到一个串行通信模块是不允许的。    (2) CPU直接相连(RS - 232C)。F900GOT (F920GOT -K除外)连接到Q系列PLC的编程口或Q/QnA系列PLC的串行通信模块，当个人计算机连接到F900GOT，就可以直接编程。（仅当GOT模块上装有两个RS - 232C端口时才能连接个人计算机、打印机或条码阅读器）当串行通信模块和CPU模块相连时，F900GOT只能和两个接口中的一个相连，将两个F900GOT连接到一个串行通信模块是不允许的，如图10 - 11所示。
    图10-9    多个GOT模块和PLC相连

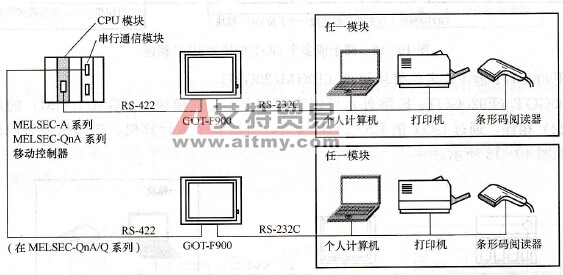

    图10-10    CPU直接连接(RS - 422)

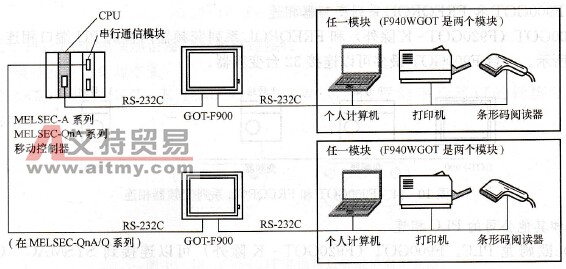

    图10-11    CPU直接相连(RS - 232C)    (3)两个或多个GOT模块的连接。在A/QnA系列PLC中，至多4个F900GOT（F920GOT -K除外）模块可以连接到PLC的编程接口，或者串行通信模块接口，如图10-12所示。对于串行通信模块，F900GOT只能连接其中的一个，而不能同时占用两个接口。

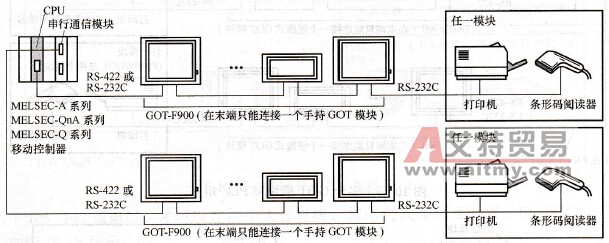

    图10-12    两个或多个GOT模块和PLC相连    3．F900GOT和FX定位模块相连(10GM/20GM)    F900GOT（F920GOT -K除外）可以直接和FX定位模块(10GM/20GM)的编程口(RS - 422)相连，通过GOT的RS - 232C接口，可以和个人计算机、打印机或条码阅读器相连，如图10 13所示。

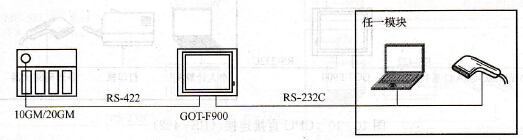

    图10-13    F900GOT和FX定位模块相连    4．F900GOT和FREQROL系列变频器相连    F900GOT（F920GOT -K除外）和FREQROL系列变频器内置的PU端口相连，如图10-14所示。一台F900GOT最多可以连接32台变频器。
    图10-14    F900GOT和FREQROL系列变频器相连    5．和其他公司的PLC相连    (1)欧姆龙PLC。F900GOT（F920GOT -K除外）可以连接到SYSMAC C系列(C200H／CQM1/CS1)具有上位链接通信功能的端口，如图10 - 15所示。    (2)富士电气PLC。F900GOT（F920GOT -K除外）可以连接到FLEX - PCN系列(NBlNJlNS) PLC的链接模块，如图10 - 16所示。

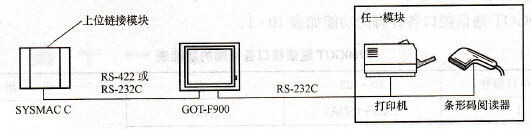

    图10-15    F900GOT和欧姆龙PLC相连

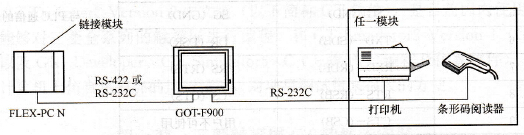

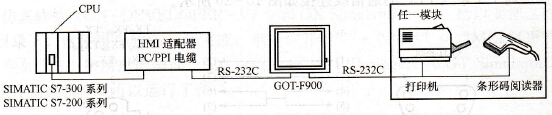

    图10-16    F900GOT连接富士电气PLC    (3)西门子PLC。F900GOT（F920GOT - K除外）可以通过HMI适配器到西门子S7 -300PLC系列CPU。通过PC/PPI电缆到西门子S7 - 200PLC系列CPU，如图10 - 17所示。

    图10-17    F900GOT连接西门子PLC
