S7-200系列PLC的字节触点比较指令

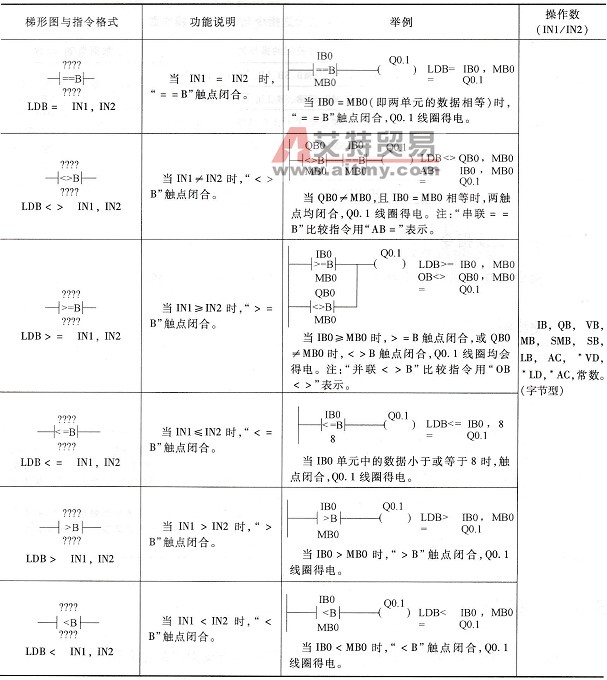

    比较指令又称为触点比较指令，其功能是将两个数据按指定条件进行比较，条件成立时触点闭合，否则触点断开。根据比较数据类型不同，可分为字节比较、整数比较、双字整数比较、实数比较和字符串比较；根据比较运算关系不同，数值比较可分为=（等于）、>=（大于或等于）、<（小于）、<=（小于或等于）和<>（不等于）共6种，而字符串比较只有=（等于）和<>（不等于）共两种。比较指令有与(LD)、串联(A)和并联(0)3种触点。    字节触点比较指令用于比较两个字节型整数值IN1和IN2的大小，字节比较的数值是无符号的。    字节触点比较指令说明如下：
