S7-200系列PLC的数据类型

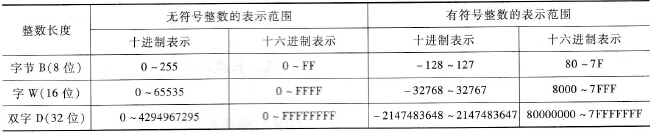

    1．字长    S7-200系列PLC的存储单元（即编程元件）存储的数据都是二进制数。数据的长度称为字长，字长可分为位（1位二进制数，用bit表示）、字节（8位二进制数，用B表示）、字（16位二进制数，用W表示）和双字（32位二进制数，用D表示）。    2．数据的类型和范围    S7-200系列PLC的存储单元存储的数据类型可分为布尔型、整数型和实数型（浮点数）。    (1)布尔型    布尔型数据只有1位，又称位型，用来表示开关量（或称数字量）的两种不同状态。当某编程元件为1，称该元件为1状态，或称该元件处于ON，该元件对应的线圈“通电”，其常开触点闭合、常闭触点断开；当该元件为0时，称该元件为0状态，或称该元件处于OFF，该元件对应的线圈“失电”，其常开触点常开、常闭触点闭合。例如输出继电器Q0.0的数据为布尔型。    (2)整数型    整数型数据不带小数点，它分为无符号整数和有符号整数，有符号整数需要占用1个最高位表示数据的正负，通常规定最高位为0表示数据为正数，为1表示数据为负数。表5-1列出了不同字长的整数表示的数值范围。    表5-1    不同字长的整数表示的数值范围

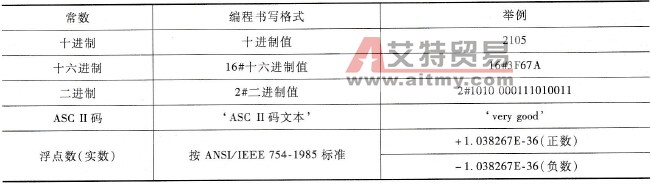

    (3)实数型    实数型数据也称为浮点型数据，是一种带小数点的数据，它采用32位来表示（即字长为双字），其数据范围很大，正数范围为1.175495E - 38～3.402823E +38，负数范围为-3.402823E +38～-1.175495E - 38，E-38表示10-38。    3．常数的编程书写格式    常数在编程时经常要用到。常数的长度可为字节、字和双字，常数在PLC中也是以二进制数形式存储的，但编程时常数可以十进制、十六进制、二进制、ASC II码或浮点数（实数）形式编写，然后由编程软件自动编译成二进制数下载到PLC中。    常数的编程书写格式见表5-2。    表5-2    常数的编程书写格式
