GForce-200系列PLC的CPU 224TXP模块概述

    CPU 224TXP模块是一款输入14点、输出10点晶体管输出，还带有2路模拟量输入、1路模拟量输出的可编程序控制器。    1．外观    CPU 224TXP模块的外形如图1-30所示，图中除了上下输入端子／输出端子、输入状态指示灯一排14个，输出状态指示灯一排10个，错误诊断指示灯、运行指示灯、停止指示灯各一个外，还有功能开关、扩展口、2个通信口COMO和COM1。外形尺寸为：140mm×80mm×62mm(宽×高×深)。    2．指示灯    CPU 224TXP面板上共有三处指示灯，如图1-31所示。左上方使PI_C的状态指示灯。从上往下分别是错误／诊断指示灯、运行指示灯、停止指示灯。中间有2排指示灯，上排是输出指示灯，共10个；下排是输入指示灯，共有14个。    下排输入信号指示灯中某一个亮，表示输入端子Ixx.n（n取0～7）外接的开关闭合，即相应位输入为“1”。上排指示灯中某一个亮，表示对应的输出继电器吸合。使输出点Q00.0与电源nL+接通。给可编程序控制器上电后，若内部程序有错误，错误／诊断指示灯就亮；若运行指示灯亮，说明可编程序控制器在运行状态；若停止指示灯亮，说明可编程序控制器在停止状态。
    图1-30    CPU 224TXP模块的外形
    图1-31    CPU 224TXP面板指示灯    3．接线端子    CPU 224TXP与外部电路连接的接线端子排有两组，分别位于可编程序控制器的上方和下方，打开上／下翻盖即可见到，如图1-32所示。    图1-32中上面一组是输出端子排，从左到右的排列分别是：1M、1L+、Q0.0、Q0.1、Q0.2、Q0.3、Q0.4、2M、2L+、Q0.5、Q0.6、Q0.7、Q1.0、Q1.1、保护接地、M（直流电源负极）、L+（直流电源正极），如图1-33 (a)所示。    图1-32中下面一组是输入端子排，从左到右的排列分别是：1M、I0.0、I0.1、I0.2、I0.3、I0.4、I0.5、I0.6、I0.7、2M、I1.0、I1.1、I1.2、I1.3、I1.4、I1.5、M、L+，如图1-33(b)所示。
    图1-32    CPU 224TXP与外部电路连接的接线端子排    4．运行／停止开关    CPU 224TXP面板右中间有个翻盖，打开后就可以看到运行／停止开关，如图1-34所示。开关向上扳动到位，可编程序控制器投入运行；开关向下扳动到位，可编程序控制器停止工作。
    图1-33    CPU 224TXP输入输出端子排    (a)输出端子排；(b)输入端子排    5．通信接口    CPU 224TXP整机硬件标准配置了2个RS-485通信接口，左边的是COM1，右边的是COM0，见图1-34。    6．扩展接口    CPU 224TXP的扩展接口位于可编程序控制器的右侧，如图1-35所示。
    图1-34    运行／停止开关

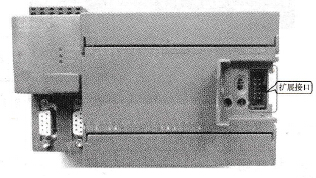

    图1-35    扩展接口    扩展接口可以连接的设备有：模拟量输入模块、模拟量输出模块、模拟量混合模块、温度检测模块、位置控制模块、网络模块、有源I/O扩展模块、无源I/O扩展模块等，但最多只能连接7个模块。
