S7-200系列PLC的通信模块概述

    S7-200系列PLC的通信模块有CP243-1、CP243-2和EM277。    CP243-1模块是通过RJ45口连接10／100M工业以太网，实现半工／全双工通信，与其他S7-200CN交换数据的通信模块。    CP243-2是S7-200CN(CPU22XCN)的AS-i主站。AS-i接口是执行器／传感器接口，其外形如图1-28所示。该通信模块最多可连接31个AS-i从站，并具有集成模拟量值传递系统；每个模块上的数字量输入和输出点数最大为124DI／124DO。
    图1-28    CP243-2模块    EM277是Profibus-DP通信从模块。该模块可以作为Profibus-DP从站和MPI从站。通过EM 277 Profibus-DP扩展从站模块，可将S7-200 CN CPU连接到Profibus-DP网络。EM 277经过串行I/O总线连接到S7-200 CNCPU。Profibus网络经过其DP通信端口，连接到EM 277Profibus DP模块。这个端口可运行于9600bit/s和12Mbit/s之间的任何Profibus波特率。作为DP从站，EM277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。这种特性使用户能修改所传输的数据量，以满足实际应用的需要。    与许多DP站不同的是，EM 277模块不仅仅是传输I/O数据。EM 277能读写S7-200 CN CPU中定义的变量数据块。这样，使用户能与主站交换任何类型的数据。首先将数据移到S7-200 CN CPU中的变量存储器，就可将输入、计数值、定时器值或其他计算值传送到主站。类似地，从主站来的数据存储在S7-200 CNCPU中的变量存储器内，并可移到其他数据区。EM 277 Profibus-DP模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC编程器或S7-300lS7-400 CPU等其他主站进行通信。EM277 DP外形及从站接口引脚如图1-29所示。

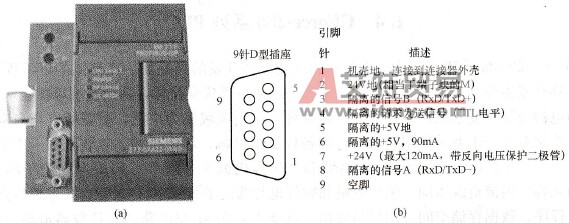

    图1-29    EM277模块    (a) EM277外形；(b)从站接口引脚
