PLC的加减乘除运算指令应用举例

来源：艾特贸易2017-06-04

简介编写实现 Y=X+30/6 2-8 运算的程序，程序如图 5-6 所示。在 PLC 运行时 SM0.0 触点始终闭合，先执行 MOV_B 指令，将 IB0 单元的一个字节数据（由 IB0.0~IB0.7 端子输入）送入 VB1 单元，然后由

编写实现Y=X+30/6×2-8运算的程序，程序如图5-6所示。在PLC运行时SM0.0触点始终闭合，先执行MOV_B指令，将IB0单元的一个字节数据（由IB0.0~IB0.7端子输入）送入VB1单元，然后由ADD_I指令将VW0单元数据（即VB0、VB1单元的数据，VB1为低字节）加30后存入VW2单元中，再依次执行除、乘和减指令，最后将VB9中的运算结果作为Y送入QB0单元，由Q0.0~Q0.7端子外接的显示装置将Y值显示出来。

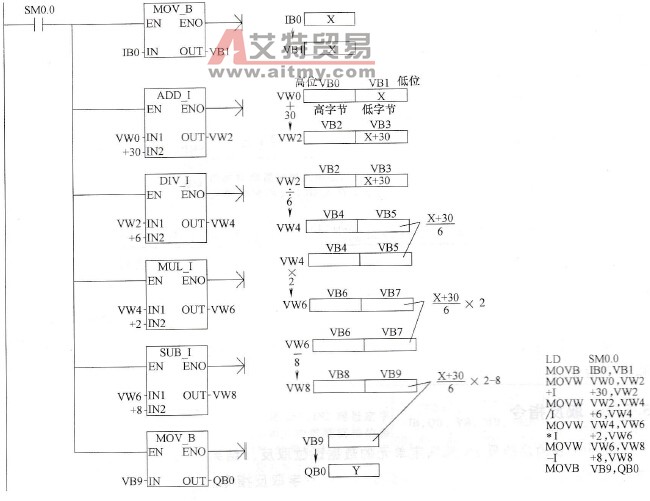

实现Y=X+30/6×2-8运算的程序图5-6 实现Y=X+30/6×2-8运算的程序
