S7-200系列PLC的模拟量I/O模块概述

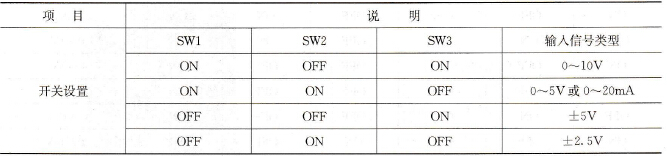

    模拟量I／O模块有EM2 31、EM232、EM235。    EM231模块为4路模拟量输入，输入信号类型有0～10V、0～5V、±5V、±2.5V、0～20mV。信号类型由开关SW1～SW3设定，开关设置见表1-2。EM231接线端子如图1-25所示，图中上排端子RA、A+、A-，RB、B+、B-，RC、C+、C-，RD、D+、D-分别为第1～4路模拟量输入端，输入为电压信号时，“+”接电压的正端，“-”接电压的负端，输入为电流信号时，将“R”端与“+”端短接后作为电流的流入端，“-”为电流的流出端；下排端子M、L+分别是直流24V电源的负极端和正极端。    表1-2    EM231开关设置
    EM232模块为2路模拟量输出，输出信号类型为电压或电流，其接线端子如图1-26所示。图中上排端子M0、V0、I0，M1、V1、I1分别是第1～2路模拟量输出端，当电压输出时，“V”为电压的正端，“M”为电压的负端，电流输出时“r”为电流的流入端，“M”为电流的流出端。

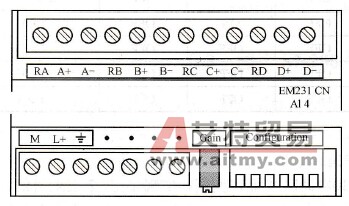

    图1-25    EM231接线端子
    图1-26    EM232接线端子    EM235模块为4路模拟量输入和1路模拟量输出，输入信号可以是不同量程的电压或电流，其量程由开关SW1～SW6设定。开关设置见表1 3。输出信号可以电压，也可以是电流。EM235接线端子如图1 27所示。图中上排端子位模拟量输入，RA、A+、A-，RB、B+、B-，RC、C+、C-，RD、D+、D分别为第1～4路模拟量输入端，输人为电压信号时，“+”接电压的正端，“-”接电压的负端，输入为电流信号时，将“R”端与“+”端短接后作为电流的流入端，“-”为电流的流出端；下排端子位电源和模拟量输出，M、L+分别是直流24V电源的负极端和正极端，M0、V0、10是模拟量输出端，当电压输出时，“V0”为电压的正端，“M0”为电压的负端，电流输出时“I0”为电流的流入端，“M0”为电流的流出端。

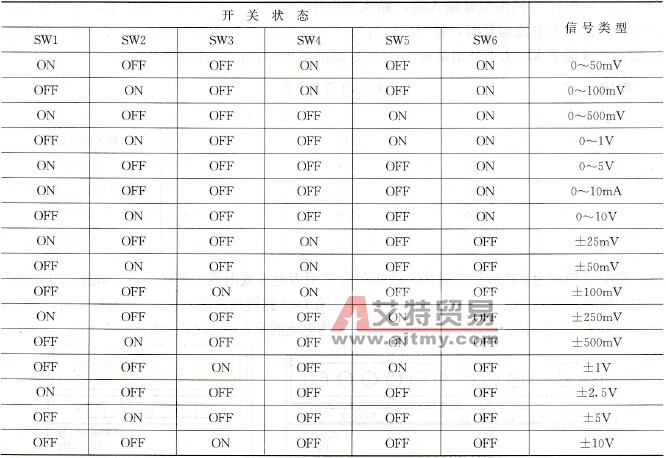

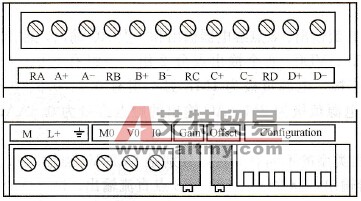

    图1-27    EM235端子    表1-3    EM235开关设置
