PLC的标准转换指令说明及使用举例

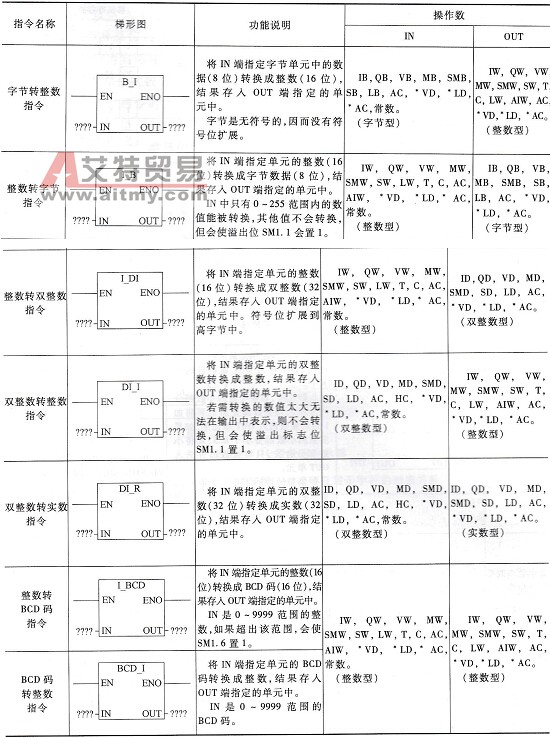

    标准转换指令可分为数字转换指令、四舍五入取整指令和段译码指令。    1．数字转换指令    数字转换指令有字节与整数间的转换指令、整数与双整数间的转换指令、BCD码与整数间的转换指令和双整数转实数指令。    BCD码是一种用4位二进制数组合来表示十进制数的编码。BCD码的0000~1001分别对应十进制数的0~9。1位十进制数的二进制编码和BCD码是相同的，例如6的二进制编码0110．BCD码也为0110，但多位数十进制数两种编码是不同的，例如64的8位二进制编码为0100 0000. BCD码则为0110 0100，由于BCD码采用4位二进制数来表示1位十进制数，故16位BCD码能表示十进制数范围是0000~ 9999。    (1)指令说明    数字转换指令说明如下：

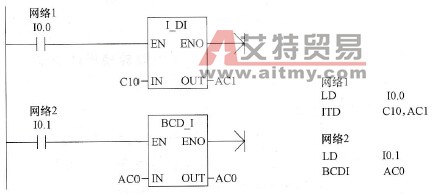

    (2)指令使用举例    数字转换指令使用如图5-14所示，当I0.0触点闭合时，执行I_DI指令，将C10中的整数转换成双整数，然后存入AC1中。当I0.1触点闭合时，执行BCD_I指令，将AC0中的BCD码转换成整数，例如指令执行前AC0中的BCD码为0000 0001 0010 0110(即126)，BCD_I指令执行后，AC0中的BCD码被转换成整数0000000001111110。

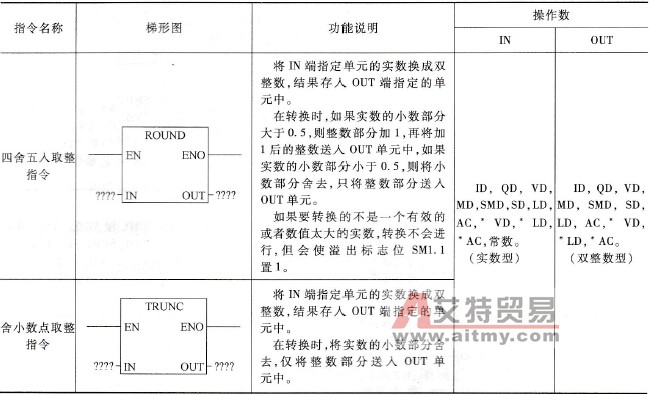

    图5-14    数字转换指令使用举例    2．四舍五入取整指令    (1)指令说明    四舍五入取整指令说明如下：
    (2)指令使用举例    四舍五入取整指令使用如图5-15所示，当I0.0触点闭合时，执行ROUND指令，将VD8中的实数采用四舍五入取整的方式转换成双整数，然后存入VD12中。

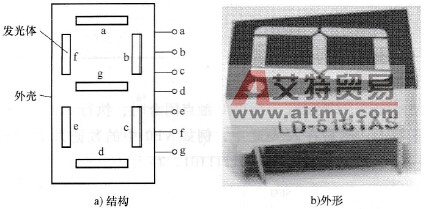

    图5-15    四舍五入取整指令使用举例    3．段译码指令    段译码指令的功能是将IN端指定单元中的低4位数转换成能驱动七段数码显示器显示相应字符的七段码。    (1)七段数码显示器与七段码    七段数码显示器一种采用七段发光体来显示十进制数0~9的显示装置，其结构和外形如图5-16所示，当某段加有高电平“1”时，该段发光，例如要显示十进制数“5”，可让gfedcba= 1101101，这里的1101101为七段码，七段码只有7位，通常在最高位补0组成8位（一个字节）。段译码指令IN端指定单元中的低4位实际上是十进制数的二进制编码值，经指令转换后变成七段码存入OUT端指定的单元中。十进制数、二进制数、七段码及显示的字符对应关系见表5-6。

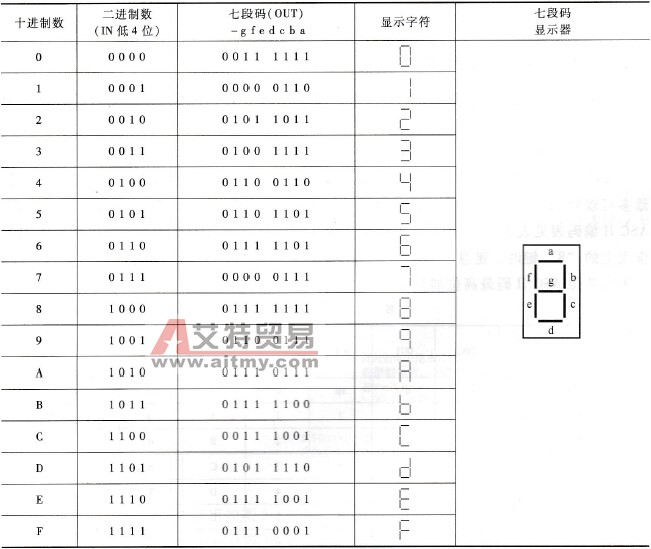

    图5-16    七段数码显示器    表5-6    十进制数、二进制数、七段码及显示字符的对应关系
    (2)指令说明    段译码指令说明如下：

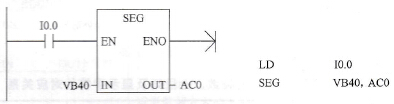

    (3)指令使用举例    段译码指令使用如图5-17所示，当I0.0触点闭合时，执行SEG指令，将VB40中的低4位数转换成七段码，然后存入AC0中，例如VB0中的数据为00000110 (b)，执行SEG指令后，低4位0110转换成七段码01111101，存入AC0中。
    图5-17    段译码指令使用举例
