PLC的移位寄存器指令说明及使用举例

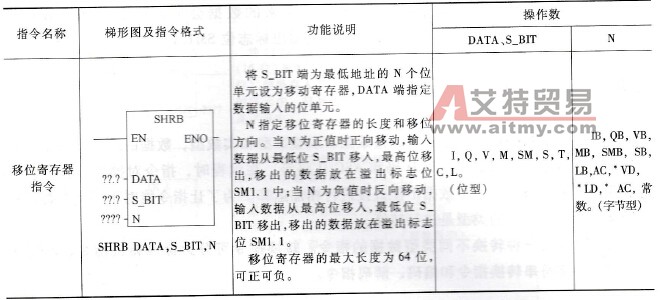

    移位寄存器指令的功能是将一个数值移入移位寄存器中。使用该指令，每个扫描周期，整个移位寄存器的数据移动一位。    1．指令说明    移位寄存器指令说明如下：
    2．指令使用举例    移位寄存器指令使用如图5-13所示，当I1.0触点第一次闭合时，P触点接通一个扫描周期，执行SHRB指令，将V100.0(S_ BIT)为最低地址的4(N)个连续位单元V100.3~V100.0定义为一个移位寄存器，并把I0.3(DATA)位单元送来的数据“1”移入V100.0单元中，V100.3~V100.0原先的数据都会随之移动一位，V100.3中先前的数据“0”被移到溢出标志位SM1.1中；当I1.0触点第二次闭合时，P触点又接通一个扫描周期，又执行SHRB指令，将I0.3送来的数据“0”移入V100.0单元中，V100.3~V100.1的数据也都会移动一位，V100.3中的数据“1”被移到溢出标志位SM1.1中。    在图5-13中，如果N=-4，I0.3位单元送来的数据会从移位寄存器的最高位V100.3移入，最低位V100.0移出的数据会移到溢出标志位SM1.1中。

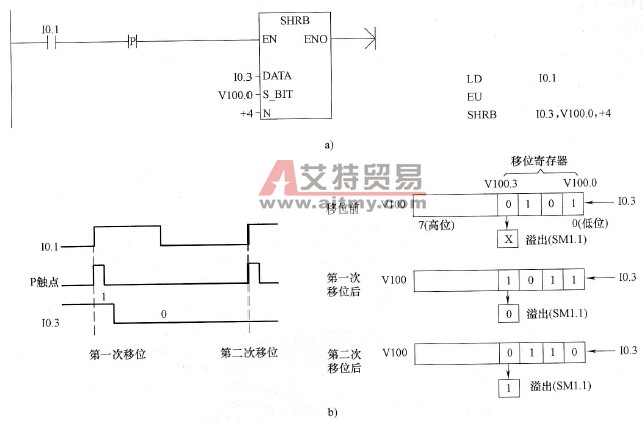

    图5-13    移位寄存器指令使用举例
