PLC的循环左移与右移指令说明及使用举例

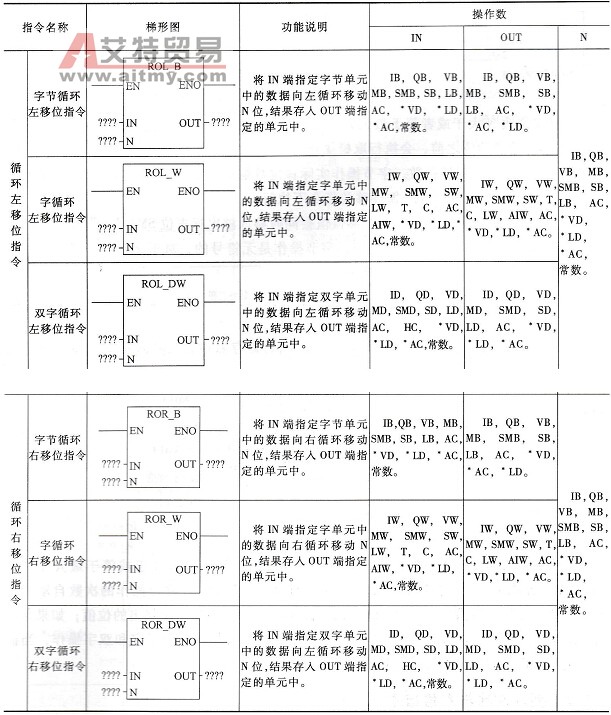

    循环左移位与右移位指令的功能是将IN端指定单元的各位数向左或向右循环移动N位，结果保存在OUT端指定的单元中。循环移位是环形的，一端移出的位会从另一端移入。根据操作数不同，左移位与右移位指令又分为字节、字和双字型指令。    1．指令说明    循环左移与右移指令说明如下：

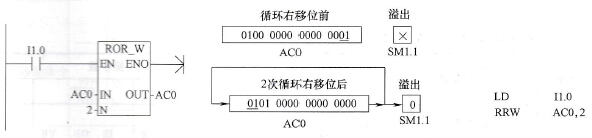

    2．指令使用举例    循环移位指令使用如图5-12所示，当I1.0触点闭合时，执行ROR_W指令，将AC0中的数据循环右移2位，最后一位移出值“0”同时保存在溢出标志位SM1.1中。
    图5-12    循环移位指令使用    如果移位数N大于或者等于最大允许值(字节操作为8，字操作为16，双字操作为32)，在执行循环移位之前，会执行取模操作，例如对于字节操作，取模操作过程是将N除以8取余数作为实际移位数，字节操作实际移位数是0～7，字操作是0～15，双字操作是0～31。如果移岔次数为0，循环移位指令不执行。    执行循环移位指令时，最后一个移位值会同时移入溢出标志位SM1.1。当循环移位结果是0时，零标志位( SM1.0)被置1。字节操作是无符号的，对于字和双字操作，当使用有符号数据类型时，符号位也被移位。
