PLC的十六进制转ASC II码数指令说明及使用举例

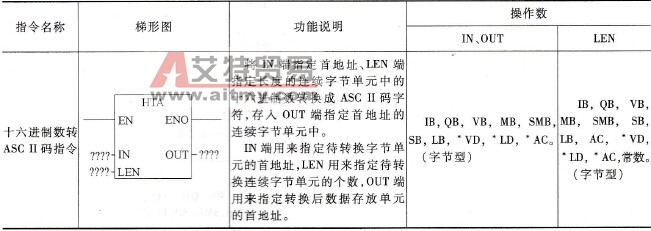

    (1)指令说明    十六进制数转ASC II码指令说明如下：
    (2)指令使用举例    十六进制数转ASC II码指令使用如图5-22所示，当II.0触点闭合时，执行HTA指令，将IN端VB30为首地址的连续两个（LEN端指定）字节单元(VB30、VB31)中的十六进制数转换成ASC II码字符，保存在OUT端VB40为首地址的连续字节单元中。    例如，VB30、VB31单元中的十六进制数分别是3E(0011 1110)、1A(00011010)，执行HTA指令后，VB30、VB31中的十六进制数转换成ASC II码，并存入VB40~VB43单元中，其中VB40存放3的ASC II码(00110011)、VB41存放E的ASC II码、VB42存放1的ASC II码、VB43存放A的ASC II码。

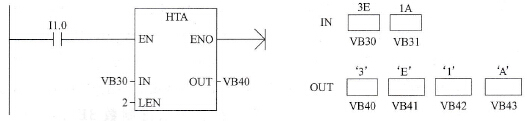

    图5-22    十六进制数转ASC II码指令使用举例
