PLC的异或指令及使用举例

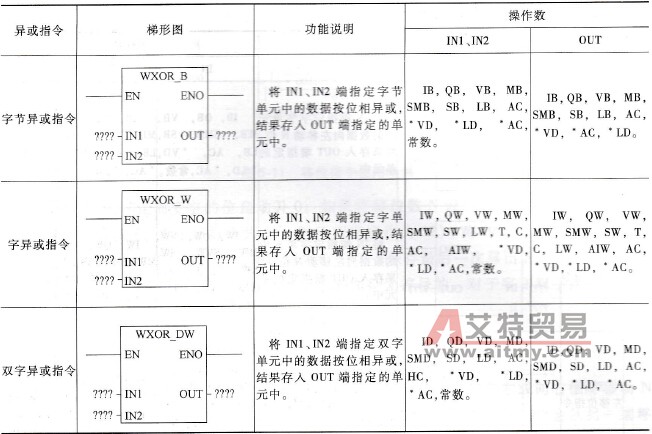

    异或指令的功能是IN1、IN2端指定单元的数据按位进行异或运算，结果存入OUT端指定的单元中。异或运算时，两位数相同，异或结果为0，相反异或结果为1。异或指令可分为字节异或指令、字异或指令和双字异或指令。    1．指令说明    异或指令说明如下：

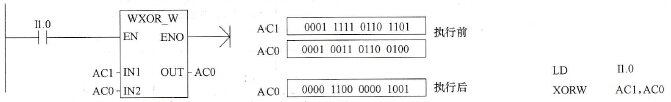

    2．指令使用举例    异或指令使用如图5-10所示，当I1.0触点闭合时，执行WXOR_ W指令，将AC1、AC0中的数据按位相异或，结果存入AC0。
    图5-10    异或指令使用举例
