PLC的ASC II码转十六进制数指令说明及使用举例

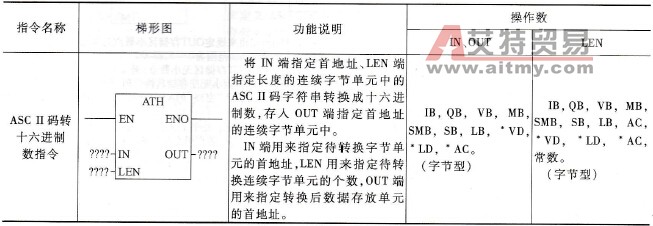

    (1)指令说明    ASC II码转十六进制数指令说明如下：
    (2)指令使用举例    ASC II码转十六进制数指令使用如图5-21所示，当I1.0触点闭合时，执行ATH指令，将IN端VB30为首地址的连续3个（LEN端指定）字节单元(VB30~VB32)中的ASC II码字符串转换成十六进制数，保存在OUT端VB40为首地址的连续字节单元中。    例如，VB30、VB31、VB32单元中的ASC II码字符分别是3(00110011)、E( 01000101)、A(01000001)，执行ATH指令后，VB30~VB32中的ASC II码转换成十六进制数，并存入VB40、VB41单元，其中VB40存放十六进制数3E（即0011 1110）、VB41存放A×（即1010 ××××），×表示VB41原先的数值不变。    在ATH、HTA指令中，有效的ASC II玛字符为0~9、A~F，用二进制数表示为00110011~00111001、01000001~01000110，用十六进制表示为33~39、41~46。另外，ATH、HTA指令可转换的ASC II码和十六进制数字的最大个数为255个。

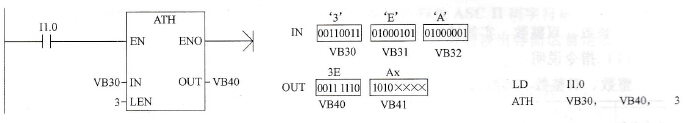

    图5-21    ASC II码转十六进制数指令使用
