PLC的加法指令及使用举例

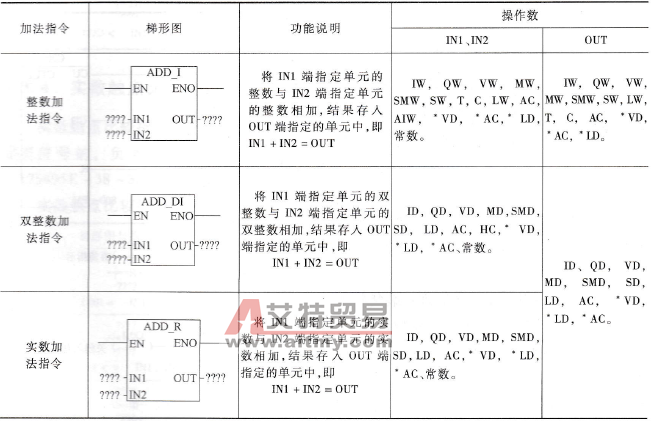

    加法指令的功能是将两个有符号的数相加后输出，它可分为整数加法指令、双整数加法指令和实数加法指令。    (1)指令说明    加法指令说明如下：
    (2)指令使用举例    加法指令使用如图5-5所示。当I0.0触点闭合时，P触点接通一个扫描周期，ADD_I和ADD_ DI指令同时执行．ADD_ I指令将VW10单元中的整数（16位）与+200相加，结果送入VW30单元中，ADD_ DI指令将MDO、MD10单元中的双整数（32位）相加，结果送入MD20单元中；当I0.1触点闭合时，ADD_ R指令执行，将AC0、AC1单元中的实数（32位）相加，结果保存在AC1单元中。
