PLC的双整数转ASC II码指令说明及使用举例
来源:艾特贸易2017-06-04
简介(1) 指令说明 双整数转 ASC II 码指令说明如下: 在 DTA 指令中, IN 端为双整数型操作数, FMT 端字节单元中的数据用来指定 ASC II 码字符串在 OUT 存储区的存放格式, OUT 存储区是指 OUT 端
(1)指令说明 双整数转ASC II码指令说明如下: 在DTA指令中,IN端为双整数型操作数,FMT端字节单元中的数据用来指定ASC II码字符串在OUT存储区的存放格式,OUT存储区是指OUT端指定首地址的12个连续字节单元。FMT端单元中的数据定义与整数转ASC II码指令相同。 (2)指令使用举例 双整数转ASC II码指令使用如图5-19所示,当I0.0触点闭合时,执行DTA指令,将IN端VD10中的双整数转换成ASC II码字符串,保存在OUT端指定首地址的8个连续单元( VB14~ VB25)构成的存储区中,ASC II码字符串在存储区的存放形式由VB0单元(FMT端指定)中的低4位数据规定。 例如,VD10中双整数为3456789, VB0中的数据为3(即00000011),执行DTA指令后,VB14~ VB25中存储的ASC II码字符串为“3456. 789”。 输出存储区的ASC II码字符串格式有以下规律: 1)正数值写入输出存储区时没有符号位。 2)负数值写入输出存储区时以负号(-)开头。 3)除小数点左侧最靠近的0外,其他左侧0去掉。

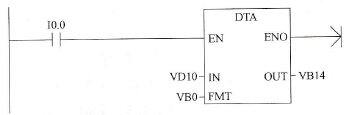

图5-19 双整数转ASC II码指令使用举例 4)输出存储区中的数值是右对齐的。
