PLC的整数转ASC II码指令说明及使用举例

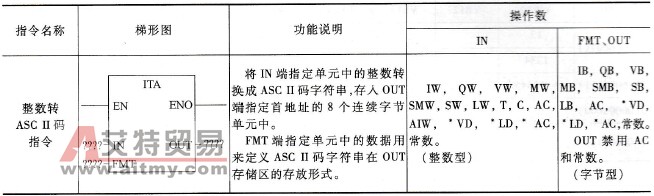

    (1)指令说明    整数转ASC II码指令说明如下：

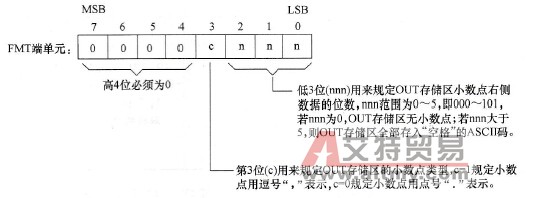

    在ITA指令中，IN端为整数型操作数，FMT端指定字节单元中的数据用来定义ASC II码字符串在OUT存储区的存放格式，OUT存储区是指OUT端指定首地址的8个连续字节单元，又称为输出存储区。FMT端单元中的数据定义如下：

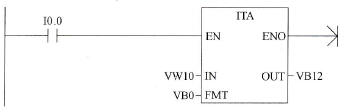

    (2)指令使用举例    整数转ASC II码指令使用如图5-18所示，当10.0触点闭合时，执行ITA指令，将IN端VW10中的整数转换成ASC II码字符串，保存在OUT端指定首地址的8个连续单元( VB12~ VB19)构成的存储区中，ASC II码字符串在存储区的存放形式由FMT端VBO单元中的数据低4位规定。    例如，VW10中整数为12，VBO中的数据为3（即00000011），执行ITA指令后，VB12~ VB19单元中存储的ASC II码字符串为“0.012”，各单元具体存储的ASC II码见表5-8，其中VB19单元存储的为“2”的ASC II码“00110010”。

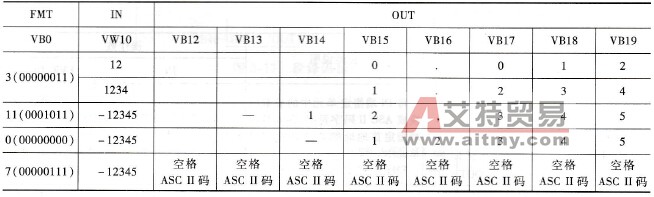

    图5-18    整数转ASC II码指令使用举例    输出存储区的ASC II码字符串格式有以下规律：    1)正数值写入输出存储区时没有符号位。    2)负数值写入输出存储区时以负号（-）开头。   3)除小数点左侧最靠近的0外，其他左侧0去掉。    4)输出存储区中的数值是右对齐的。    表5-8    FMT单元取不同值时存储区中ASCⅡ码的存储形式
