PLC的高速脉冲输出的控制字节、参数设置和状态

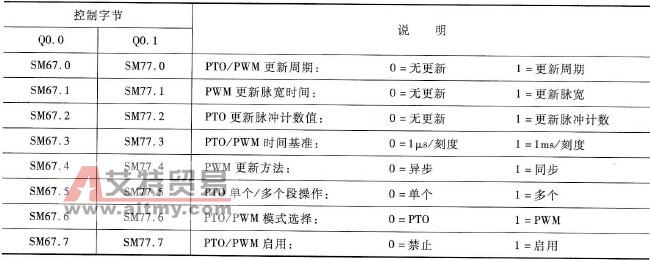

    要让高速脉冲发生器产生符合要求的脉冲，需对其进行有关控制及参数设置，另外，通过读取其工作状态可触发需要的操作。    1．控制字节    高速脉冲发生器的控制采用一个SM控制字节（8位），用来设置脉冲输出类型（PTO或PWM）、脉冲时间单位等内容。高速脉冲发生器的控制字节说明见表5-17，例如，当SM67.6=0时，让Q0.0端子输出PTO脉冲；当SM77.3=1时，让Q0.1端子输出时间单位为ms的脉冲。    表5-17    高速脉冲发生器的控制字节

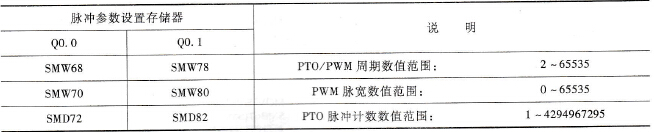

    2．参数设置    高速脉冲发生器采用SM存储器来设置脉冲的有关参数。脉冲参数设置存储器说明见表5-18，例如，SM67.3=1，SMW68= 25，则将脉冲周期设为25ms。    表5-18    脉冲参数设置存储器

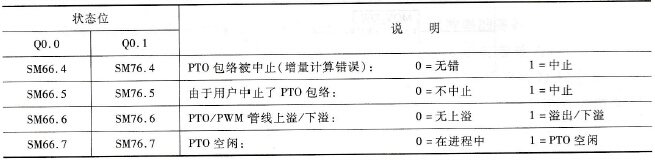

    3．状态位    高速脉冲发生器的状态采用SM位来显示，通过读取状态位信息可触发需要的操作。高速脉冲发生器的状态位说明见表5-19，例如，SM66.7=1表示Q0.0端子脉冲输出完成。    表5-19    高速脉冲发生器的状态位
