S7-200系列PLC的通信接口标准

    PLC采用串行异步通信方式，通信接口主要有三种标准：RS232C、RS422A和RS485。    1．RS232C接口    RS232C接口又称COM接口，是美国1969年公布的串行通信接口，至今在计算机和PLC等工业控制中还广泛使用。RS232C标准有以下特点：    1)采用负逻辑，用5—15V表示逻辑“0”，用-15~-5表示逻辑“1”。    2)只能进行一对一方式通信，最大通信距离为15m，最高数据传输速率为20kbit/s。    3)该标准有9针和25针两种类型的接口，9针接口使用更广泛，PLC采用9针接口。    4)该标准的接口采用单端发送、单端接收电路，如图6-5所示，这种电路的抗干扰性较差。    2．RS422A接口    RS422A接口采用平衡驱动差分接收电路，如图6-6所示，该电路采用极性相反的两根导线传送信号，这两根线都不接地，当B线电压较A线电压高时，规定传送的为“1”电平，当A线电压较B线电压高时，规定传送的为“o”电平，A、B线的电压差可从零点几伏到近10V。采用平衡驱动差分接收电路作接口电路，可使RS422A接口有较强的抗干扰性。    RS422A接口采用发送和接收分开处理，数据传送采用4根导线，如图6-7所示，由于发送和接收独立，两者可同时进行，故RS422A通信是全双工方式。与RS232C接口相比，RS422A的通信速率和传输距离有了很大的提高，在最高通信速率10Mbit/s时最大通信距离为12m，在通信速率为100kbit/s时最大通信距离可达1200m，一台发送端可接12个接收端。

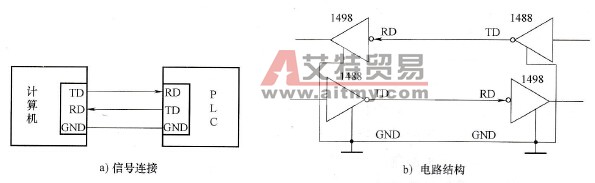

    图6-5    RS232C接口

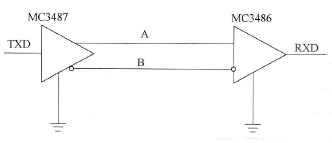

    图6-6    平衡驱动差分接收电路
    图6-7    RS422A接口的电路结构    3．RS485接口    RS485是RS422A的变形，RS485接口只有一对平衡驱动差分信号线，如图6-8所示，发送和接收不能同时进行，属于半双工通信方式。使用RS485接口与双绞线可以组成分布式串行通信网络，如图6-9所示，网络中最多可接32个站。

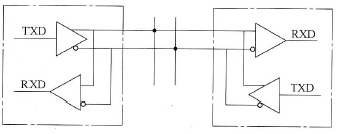

    图6-8    RS422A接口的电路结构
    图6-9    RS422A与双绞线组成分布式串行通信网络    RS485、RS422A、RS232C接口通常采用相同的9针D形连接器，但连接器中的9针功能定义有所不同，故不能混用。当需要将RS232C接口与RS422A接口连接通信时，两个接口之间需有RS232C/RS422A转换器，转换器结构如图6-10所示。

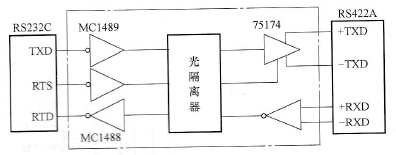

    图6-10    RS232C/RS422A转换器结构
