PLC的通信传输介质

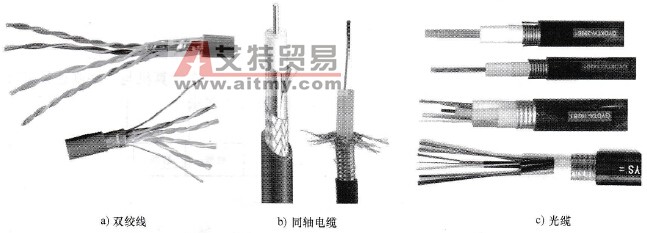

    有线通信采用传输介质主要有双绞线、同轴电缆和光缆。这三种通信传输介质如图6-4所示。

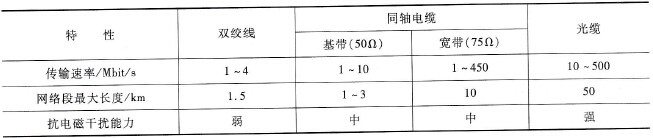

    图6-4    三种通信传输介质    (1)双绞线    双绞线是将两根导线扭绞在一起，以减少电磁波的干扰，如果再加上屏蔽套层，则抗干扰能力更好。双绞线的成本低、安装简单，RS232C，RS422A和RS485等接口多用双绞线电缆进行通信连接。    (2)同轴电缆    同轴电缆的结构是从内到外依次为内导体（芯线）、绝缘线、屏蔽层及外保护层。由于从截面看这4层构成了4个同心圆，故称为同轴电缆。根据通频带不同，同轴电缆可分为基带(5052)和宽带(7552)两种，其中基带同轴电缆常用于Ethernet（以太网）中。同轴电缆的传输速率高、传输距离远，但价格较双绞线高。    (3)光缆    光缆是由石英玻璃经特殊工艺拉成细丝结构，这种细丝的直径比头发丝还要细，一般直径为8~ 95μm（单模光纤）及50/62.5μm（多模光纤，50μm为欧洲标准，62.5μm为美国标准），但它能传输的数据量却是巨大的。    光纤是以光的形式传输信号的，其优点是传输的为数字的光脉冲信号，不会受电磁干扰，不怕雷击，不易被窃听，数据传输安全性好，传输距离长，且带宽宽、传输速度快。但由于通信双方发送和接收的都是电信号，因此通信双方都需要价格昂贵光纤设备进行光电转换，另外，光纤连接头的制作与光纤连接需要专门工具和专门的技术人员。    双绞线、同轴电缆和光缆参数特性见表6-1。    表6-1    双绞线、同轴电缆和光缆参数特性
