PLC的高速脉冲输出指令概述

来源：艾特贸易2017-06-04

简介S7-200 系列 PLC 内部有两个高速脉冲发生器，通过设置可让它们产生占空比为 50% 、周期可调的方波脉冲（即 PTO 脉冲），或者产生占空比及周期均可调节的脉宽调制脉冲（即 PWM 脉冲）。

S7-200系列PLC内部有两个高速脉冲发生器，通过设置可让它们产生占空比为50%、周期可调的方波脉冲（即PTO脉冲），或者产生占空比及周期均可调节的脉宽调制脉冲（即PWM脉冲）。占空比是指高电平时间与周期时间的比值。PTO脉冲和PWM脉冲如图5-46所示。

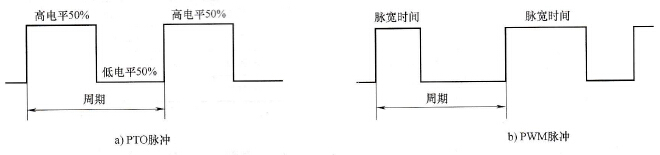

图5-46 PTO脉冲和PWM脉冲在使用脉冲发生器功能时，其产生的脉冲从Q0.0和Q0.1端子输出，当指定一个发生器输出端为Q0.0时，另一个发生器的输出端自动为Q0.1，若不使用脉冲发生器，这两个端子恢复普通端子功能。要使用高速脉冲发生器功能，PLC应选择晶体管输出型，以满足高速输出要求。
